メガドライブ・ミニ(その2)

4月1日エイプリルフールっぽいネタ記事書きました。
  メガドライブ・ミニ(その1)
セガからメガドライブ・ミニは発売されてません。
たぶん誰も騙されてないですけど。
でもちゃんと遊べる、メガドライブ・ミニです。


メガドライブ・ミニを解体





裏返してネジ4つ取る

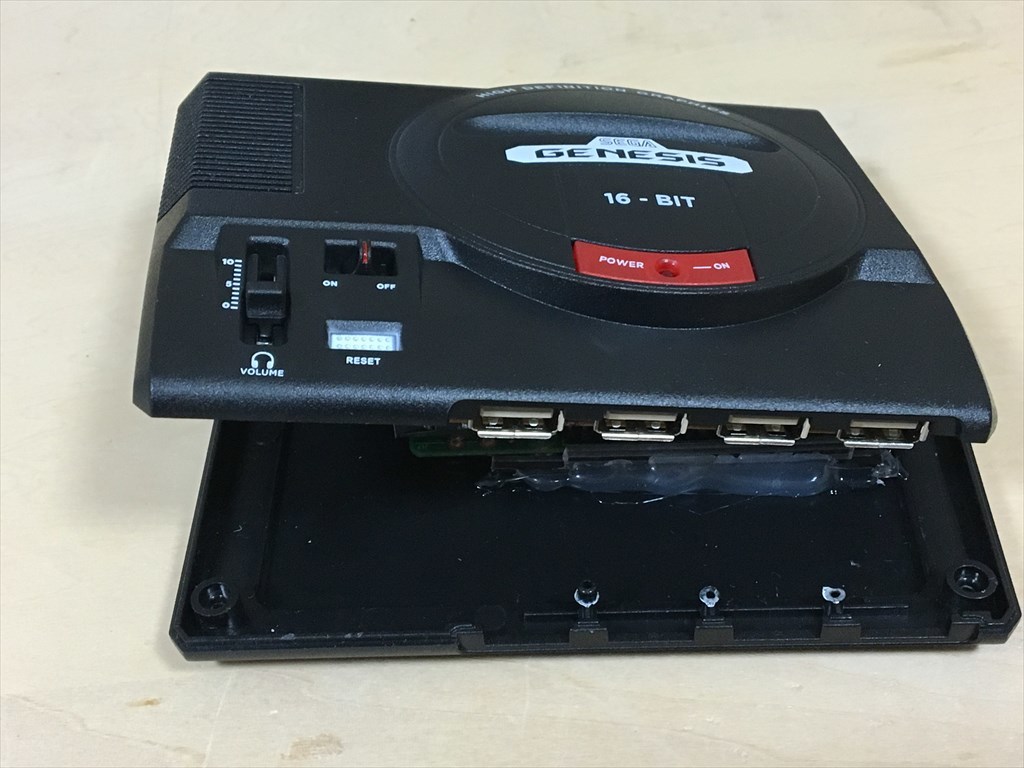

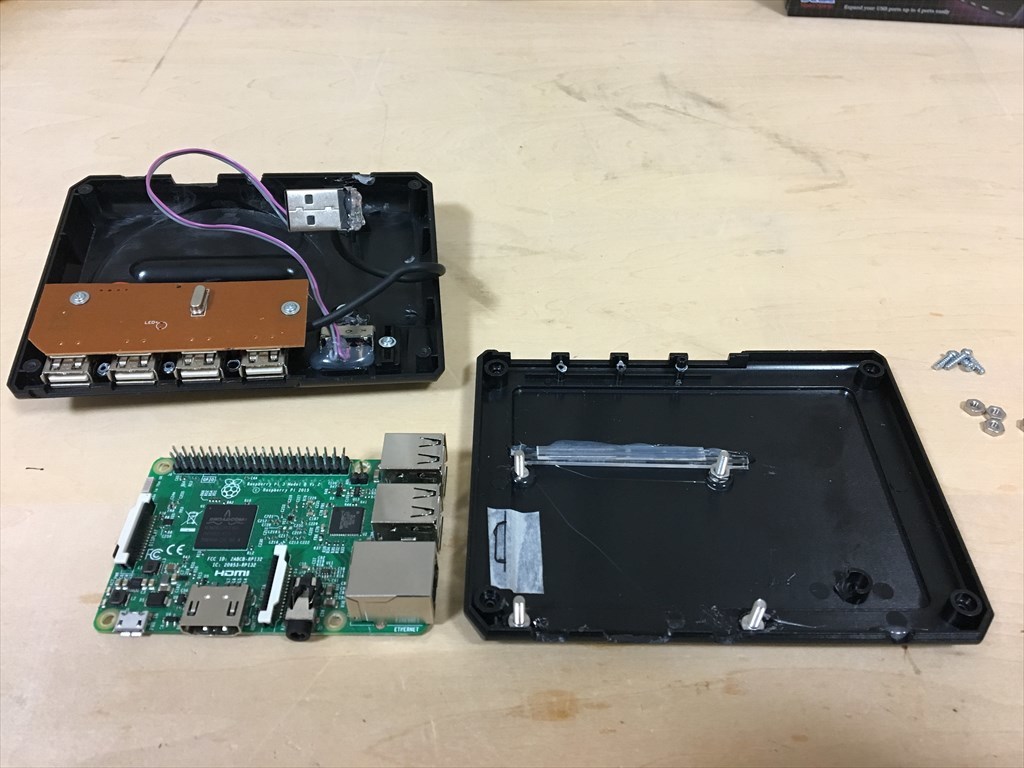

上下のガワをばらします
USB4ポート部付近で接着してありました

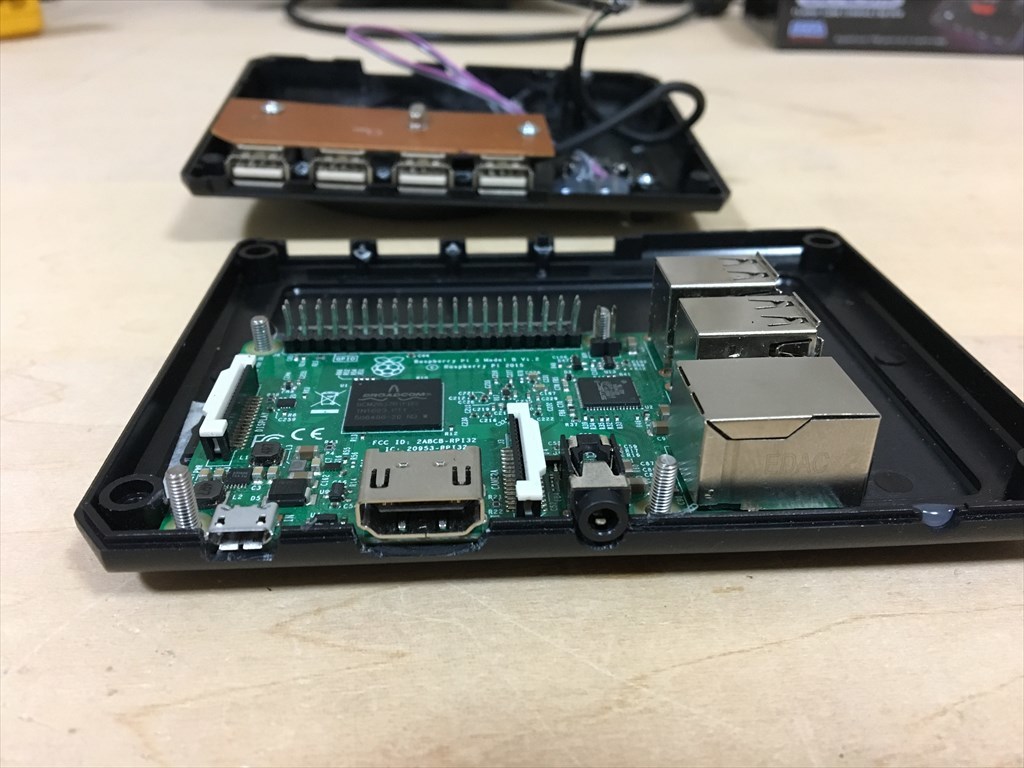

下ガワにラズパイ3です

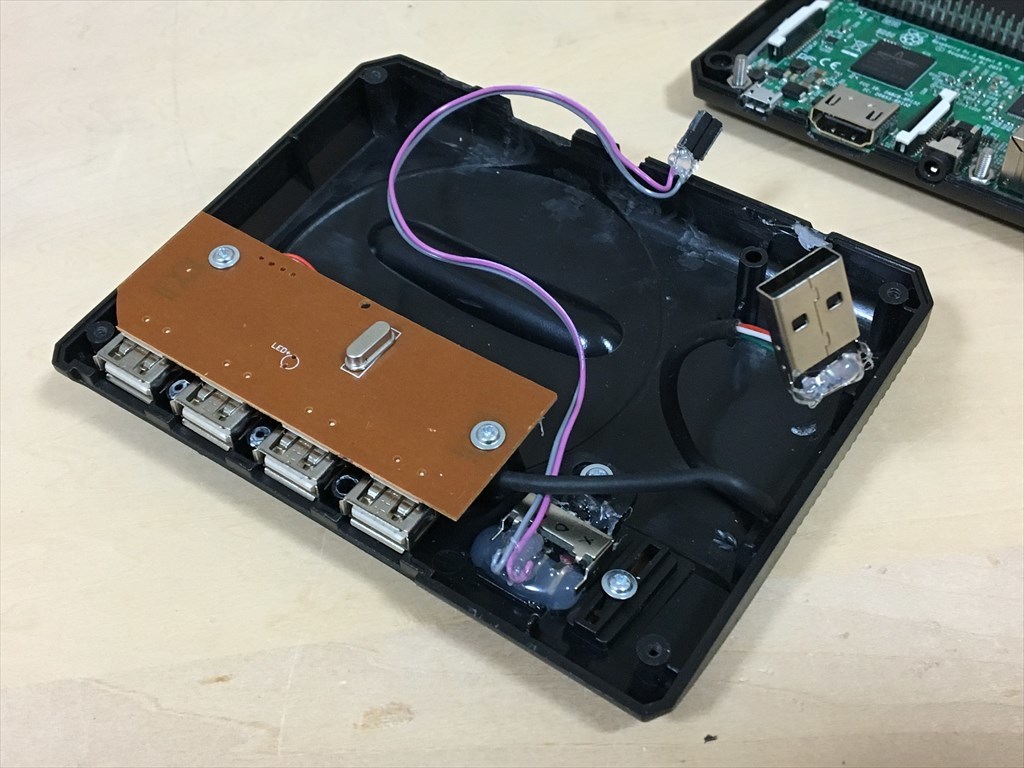

上ガワにUSBハブ(LED込み)、スライドスイッチ

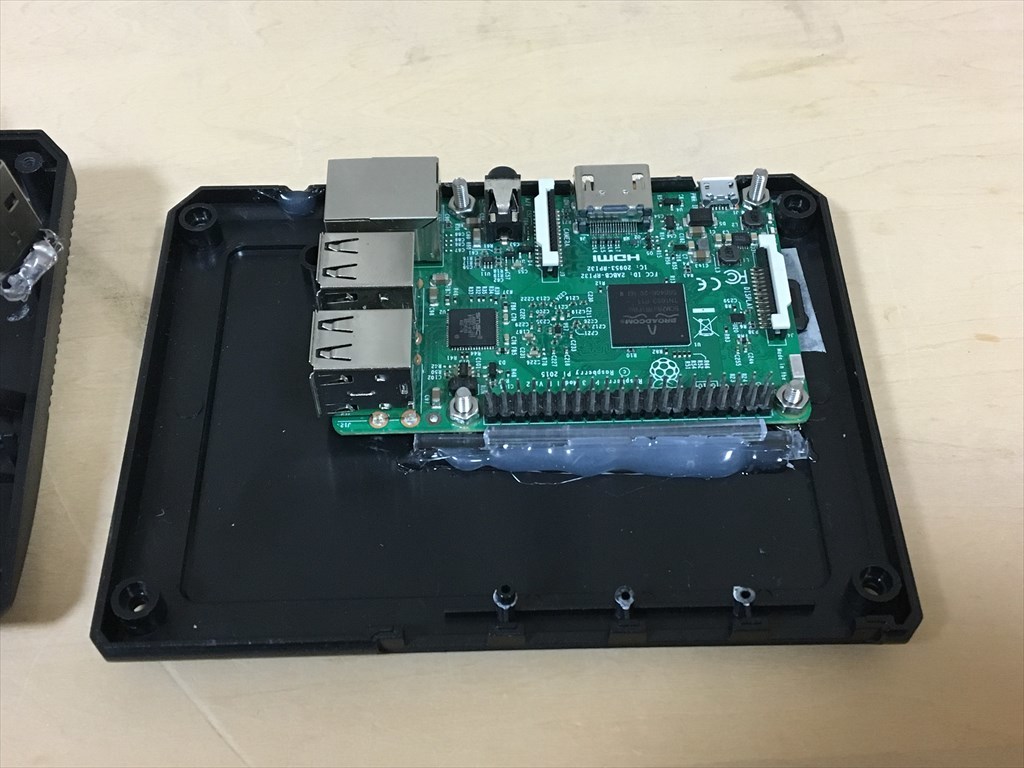

ラズパイ固定は、いつもならガワ裏から穴開け平座ネジ止めなんですが、
端は斜めだし、1箇所は段差部だったので、超平ネジをホットボンド固定

HDMIなど抜き差しで抜くときはガワに引っかかるからよいけど、
挿す時ネジ固定が負ける恐れがある、よって補強棒をホットボンド止め

ラズパイのmicroSDとHDMIとAV部は削って加工

上ガワのUSBハブは元々のをそのまま利用
コードは長いので短く切断
コード端にUSBをはんだ付け

メガドライブのスイッチは元々ダミー
ダミースイッチにスライドスイッチを取付
ラズパイのRUNピンに接続
これでスライドスイッチがショートで、ラズパイ電源オフ
スライドスイッチ解放で、ラズパイ電源オン



LEDは元々付いてるHUB用をそのまま利用
USBハブに通電でLED点灯
電源スイッチオンから少しタイムラグがあって点灯


以上の簡単改造でメガドライブ・ミニが完成です


その後もう少し改造

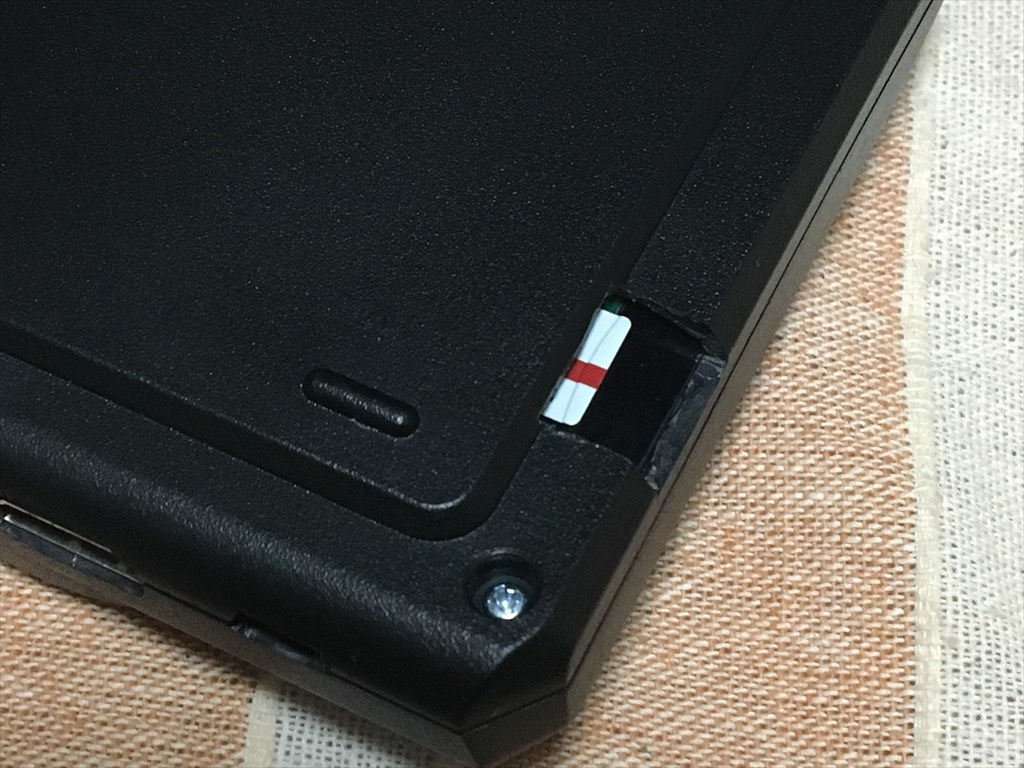

ラズパイのmicroSDを抜き差しできるように穴開けました

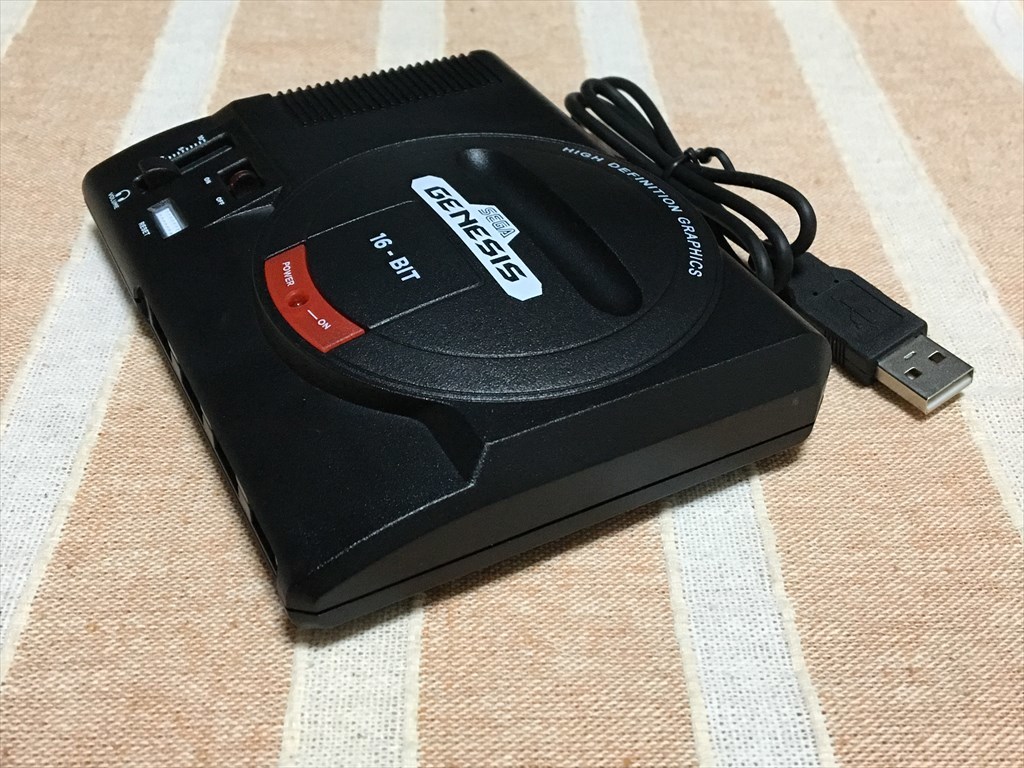

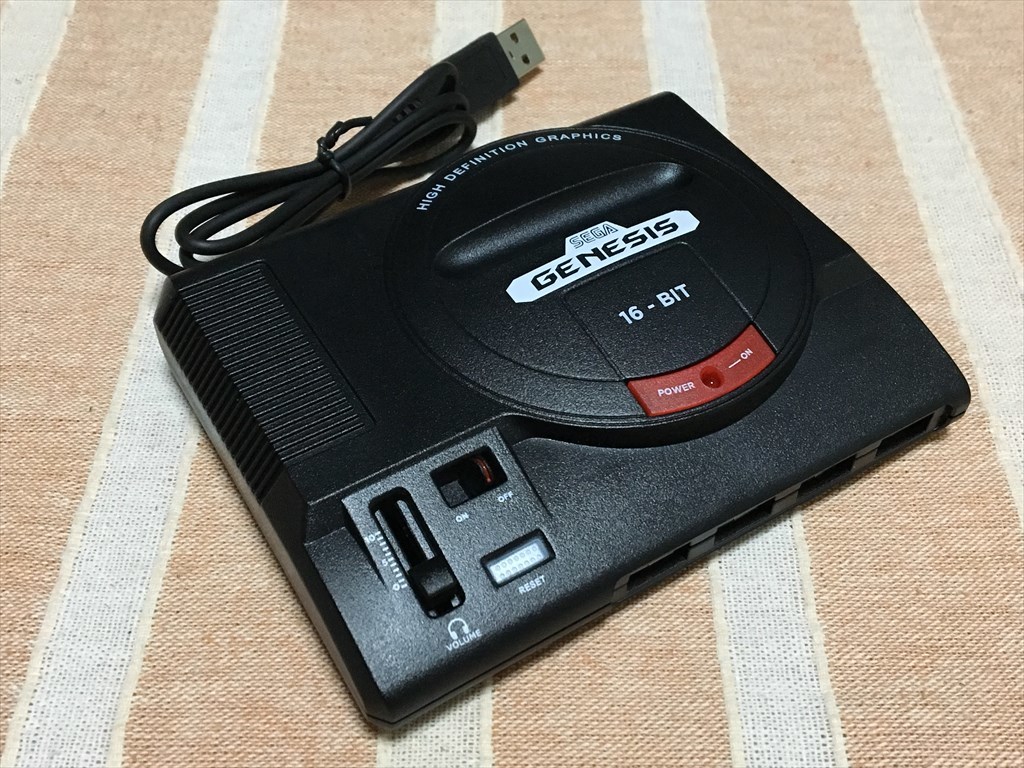

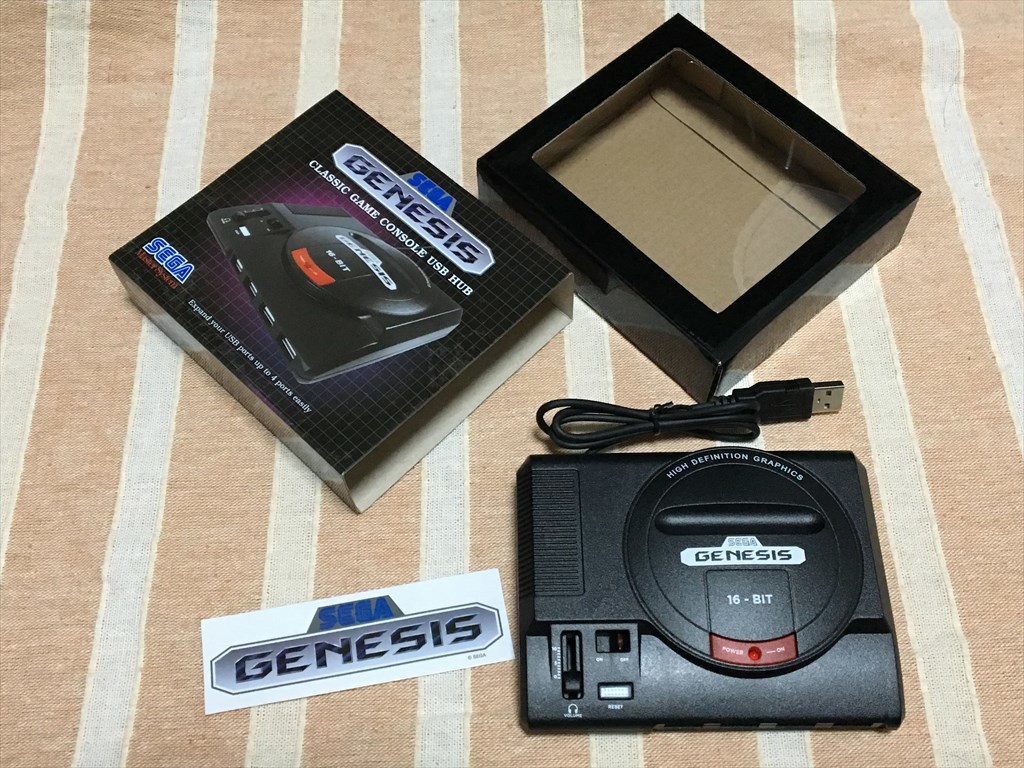

ちなみに、購入時のメガドライブ型USBハブの写真です
sega-genesis-classic-game-console-usb-hub


改造前の中身

-------------------------------
スーファミのミニ模型はないかな~

ラズパイケースを3Dプリンターで作成している人は山ほどいます。
その中でケースをレトロゲーム機にして作成&販売している人も多くいます。
いろいろ見て回ってるんですが、なかなか満足なクオリティが無い。
「これいいなー」と思ったものに限って日本に発送してくれない。
そんな現状ですね。
一番作品が多くて、良いものがあるのはNES型ケース。
SNES、PS1などもあります。
