LCDDRV rev.3購入

Norixさん開発の同人サークルNX labsの「LCDDRV rev.3」購入した。
これはレトロゲーム機向けのRGB15KHz対応のTFT液晶用基板です。
対応液晶は、3.5インチのLQ035NC111です。
RGB15KHzに加え、コンポジット・S端子・コンポーネント(480i)にも対応してます。
携帯ゲーム機に組み込みやすいように+5Vで動作します。


販売所:家電のケンちゃん
サポートページ:http://nxlabs.bufsiz.jp/

LCDDRV rev.3購入_c0323442_16505618.jpg





サポートページでは、セガ公式のNOMADの接続例が紹介してあります。
また、PCE-GTに組み込んでいる方も多く見えるようです。
私はNOMAD持ってないし、PCE-GTの使用頻度めっちゃ低いしなー。
で、私は普通のモニター用にしてみました。

-------------------------------------

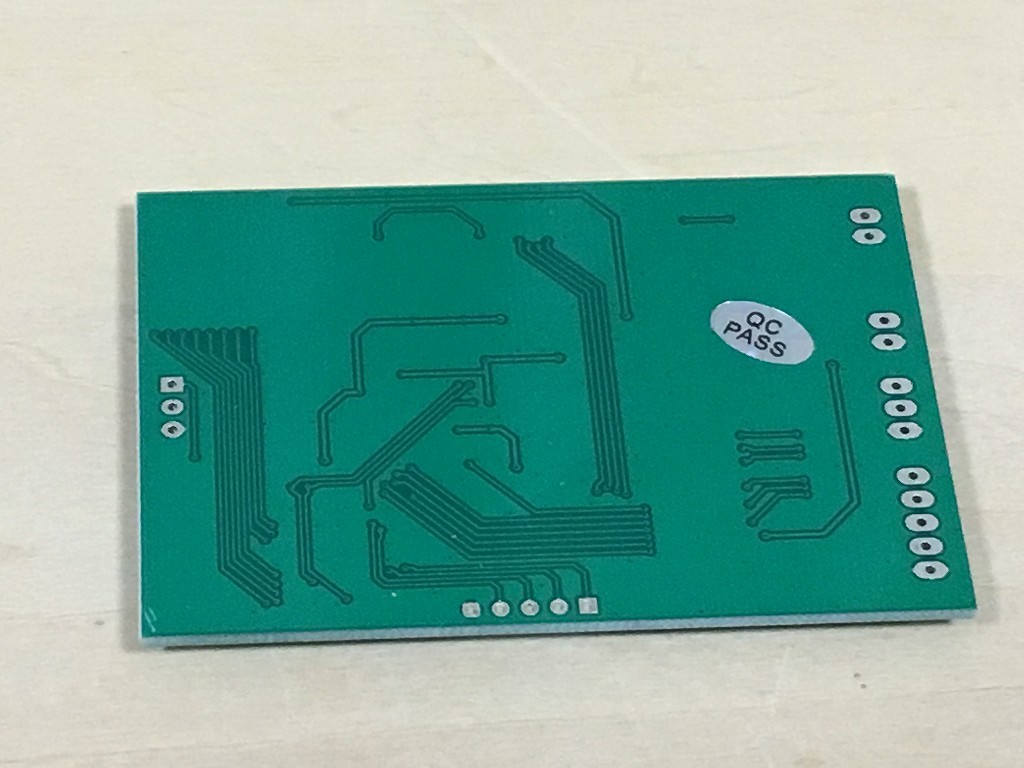

LCDDRV rev.3基板の表と裏

LCDDRV rev.3購入_c0323442_16514039.jpg
LCDDRV rev.3購入_c0323442_16514027.jpg
D-sub15pinのケーブル利用、PSマルチを利用
LCDDRV rev.3購入_c0323442_16514188.jpg

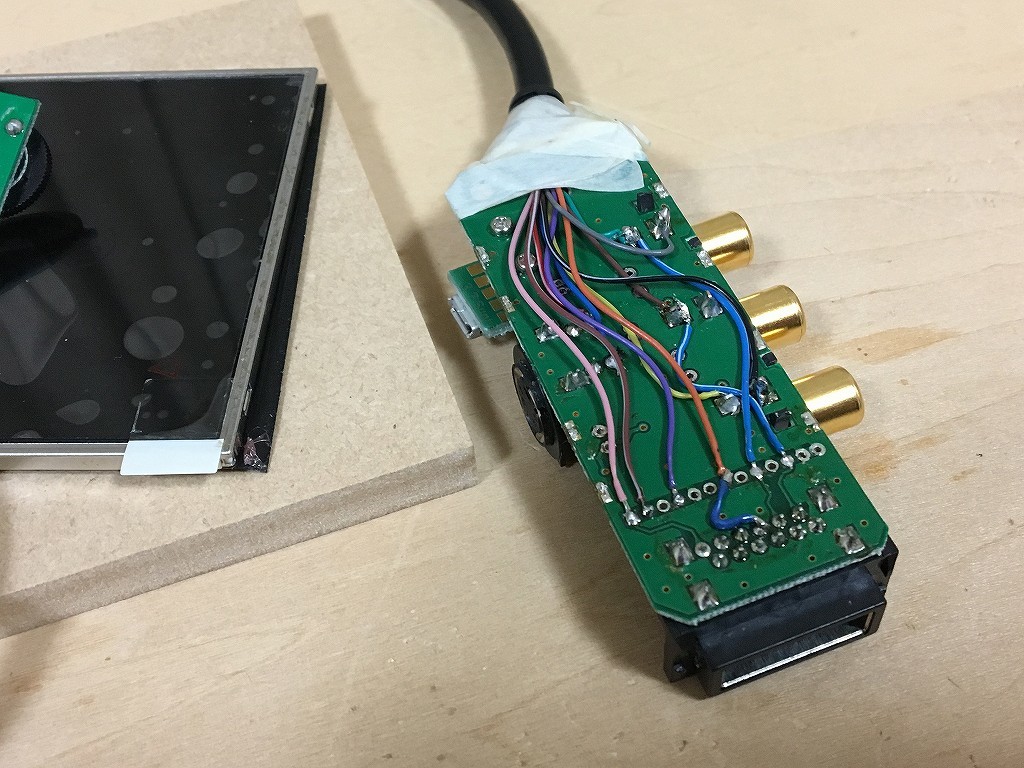

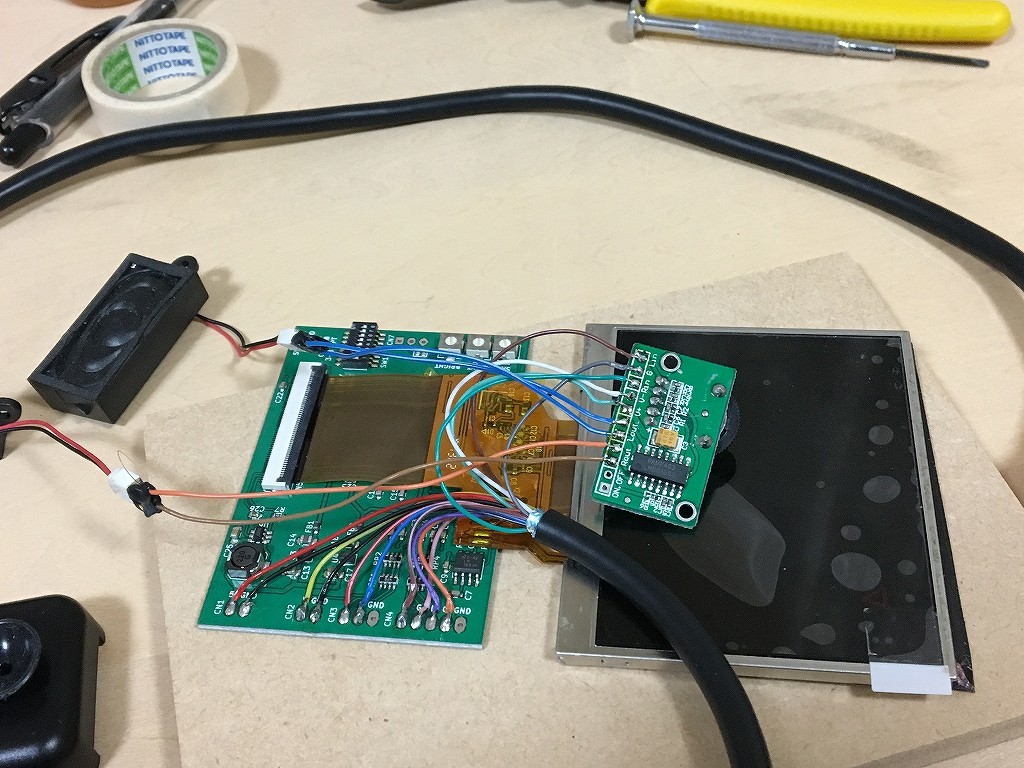

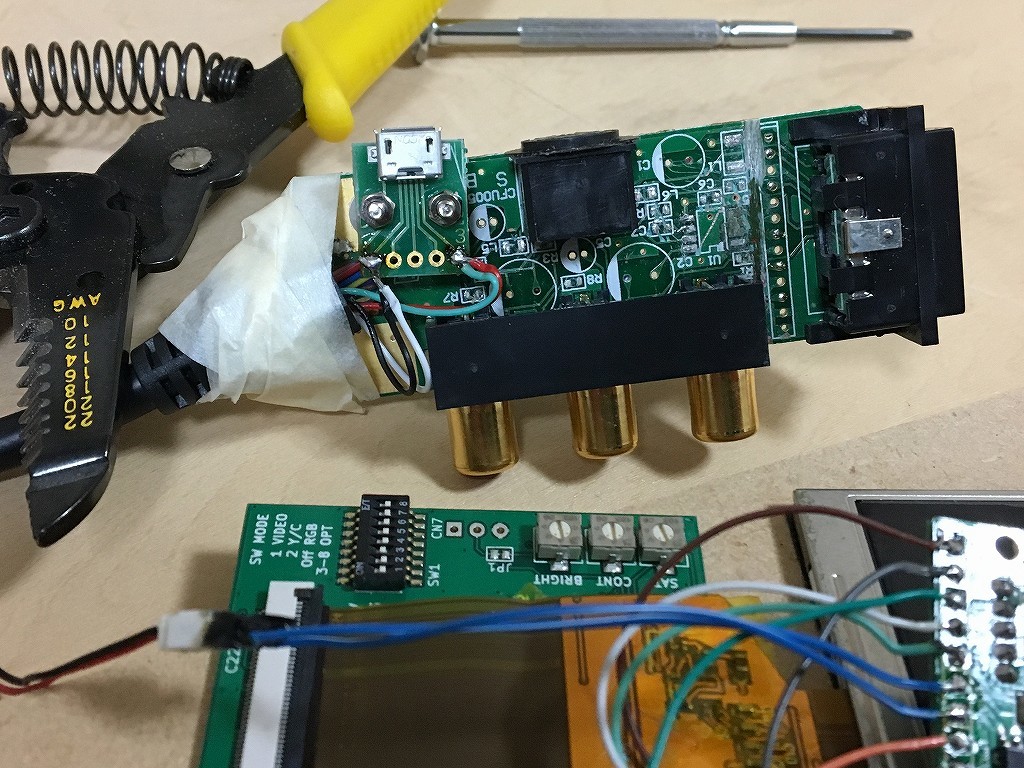

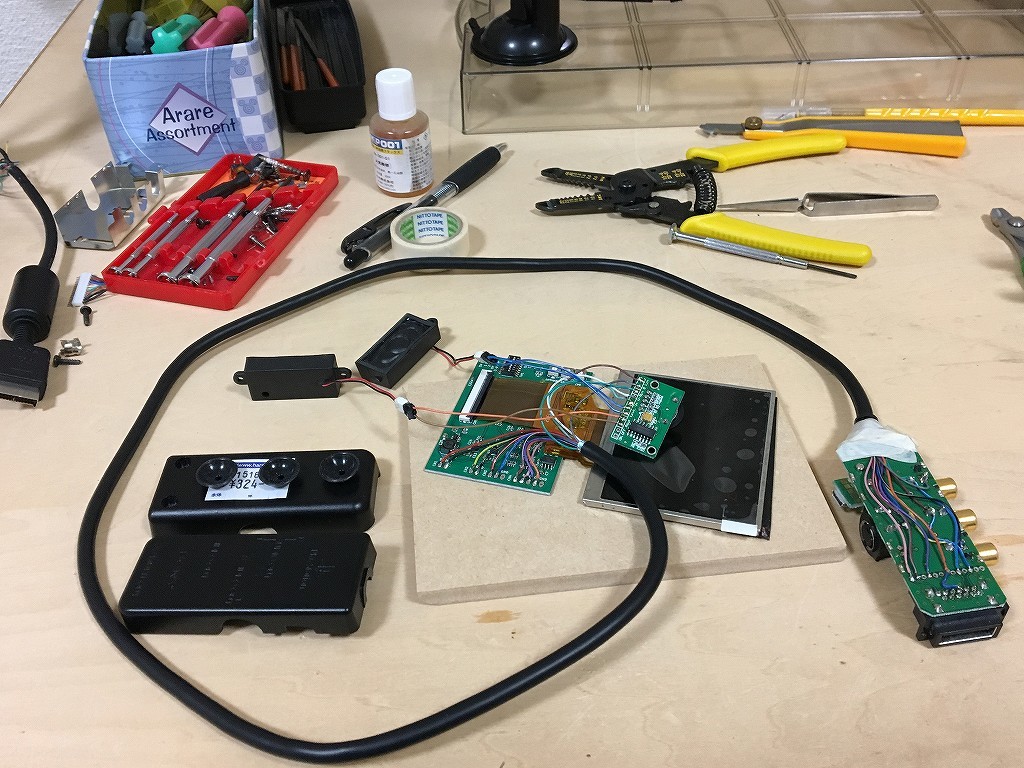

LCDDRV基板に配線、PSマルチに配線
音声アンプと小型スピーカーも接続
PSマルチにMicroUSB設置
PSマルチのケースを加工、固定用吸盤の追加
LCDDRV rev.3購入_c0323442_16514105.jpg
LCDDRV rev.3購入_c0323442_16514210.jpg
LCDDRV rev.3購入_c0323442_16514202.jpg
LCDDRV rev.3購入_c0323442_16514367.jpg

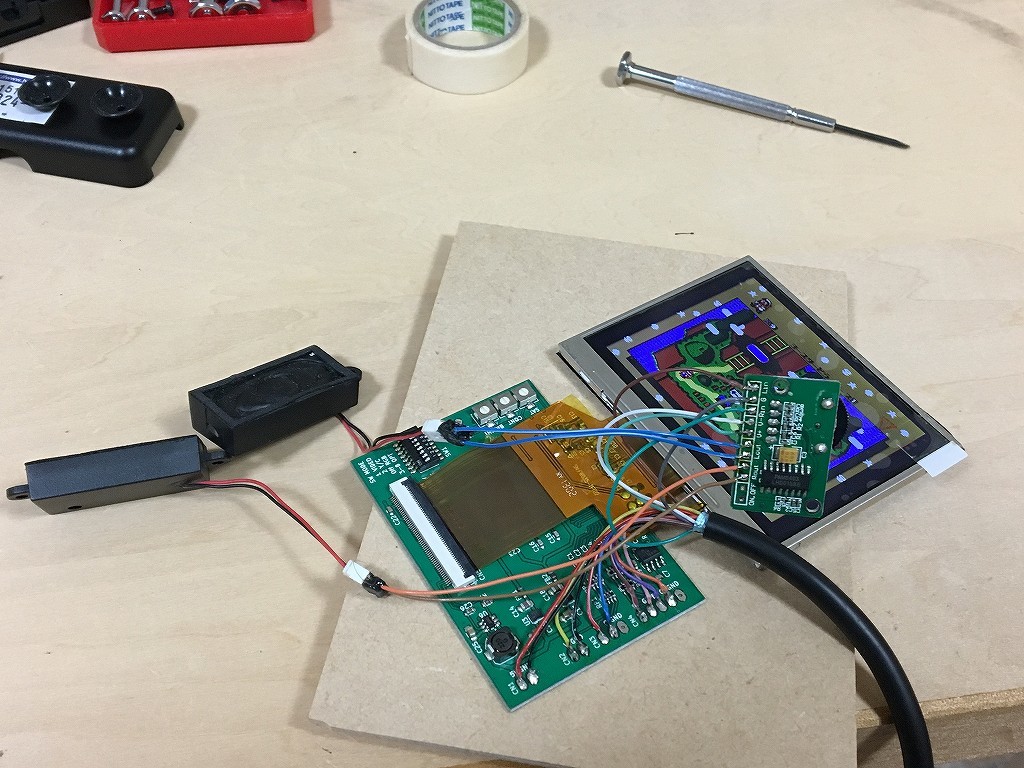

映るか確認、無事動作
LCDDRV rev.3購入_c0323442_16522966.jpg

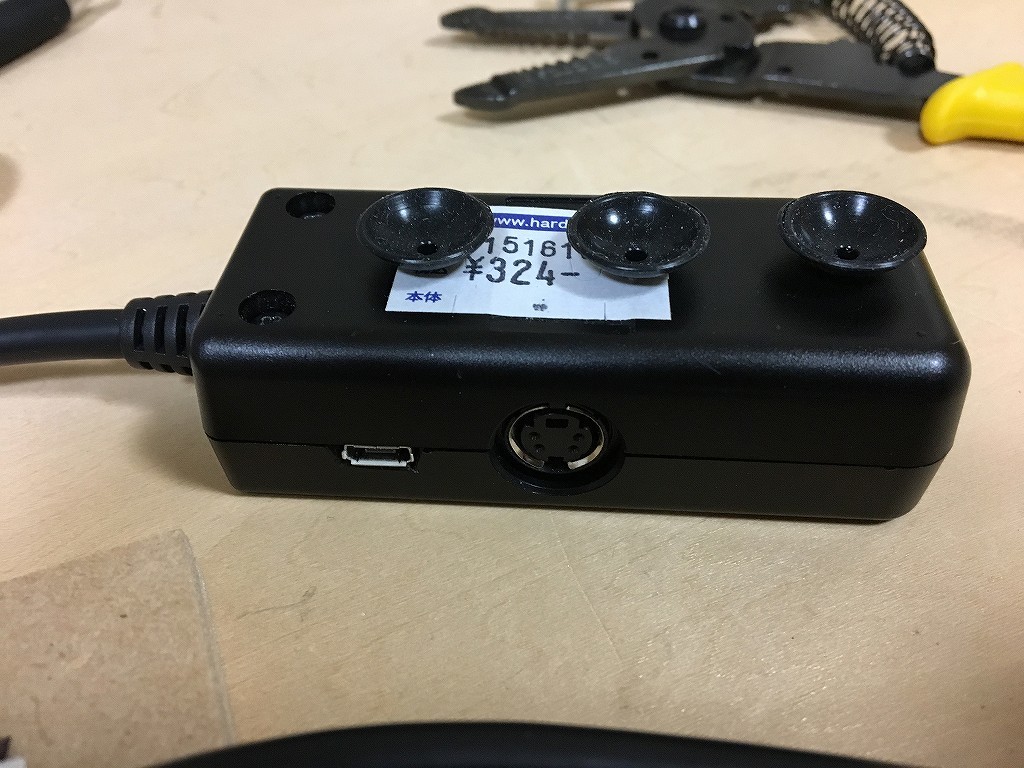

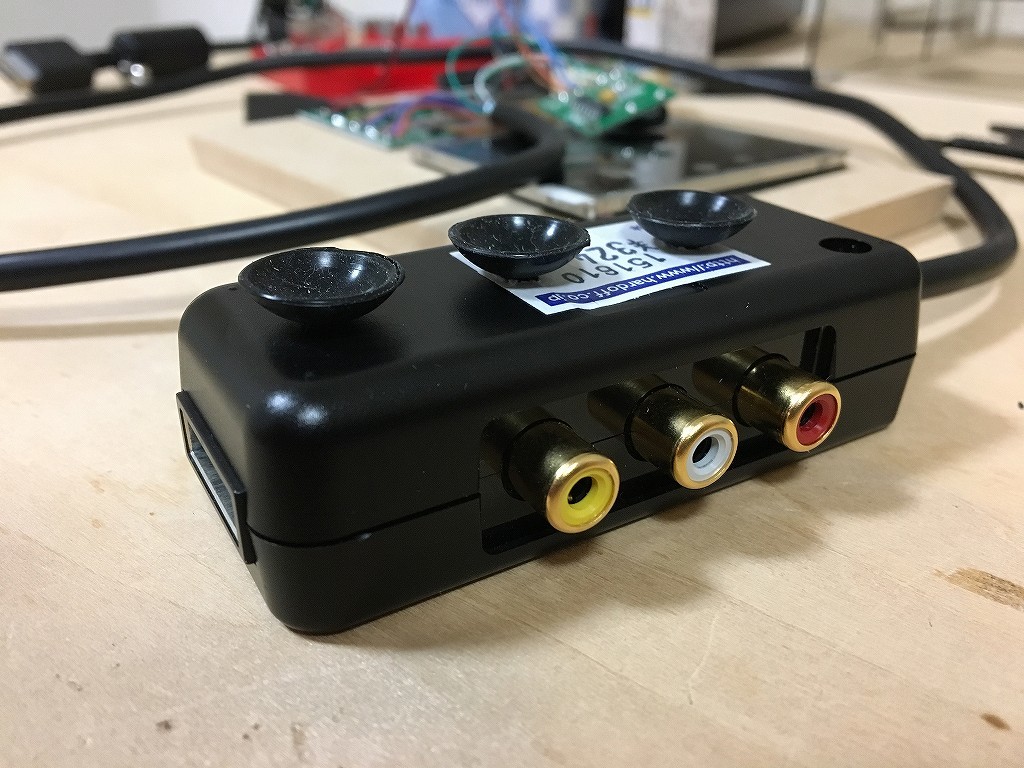

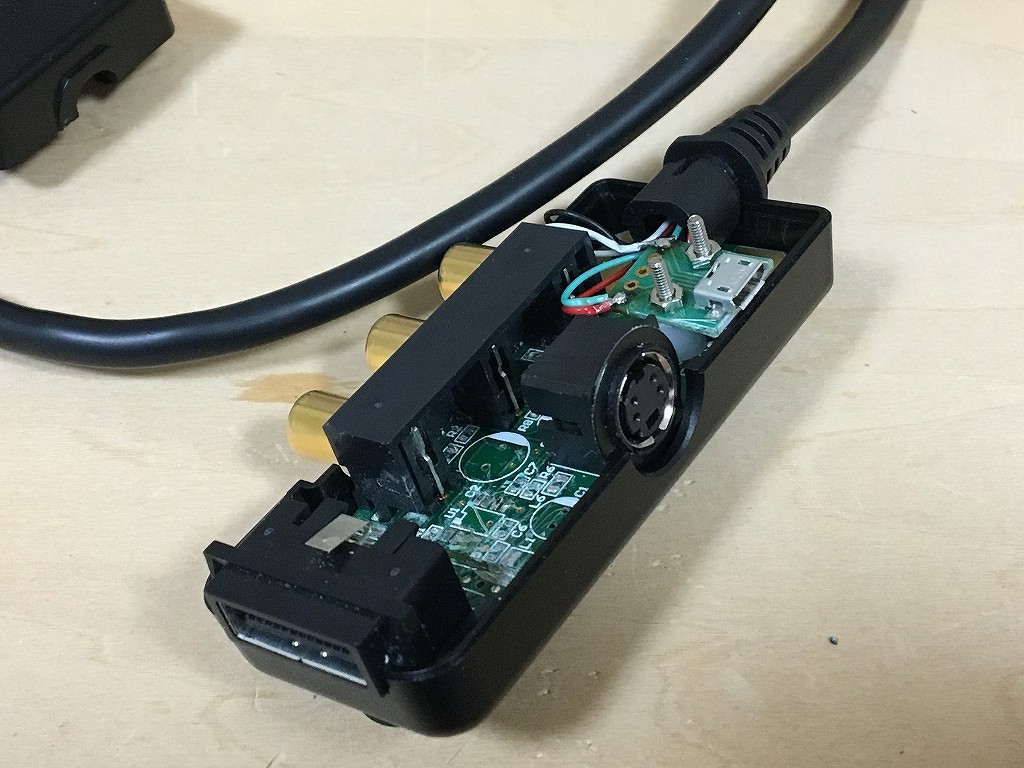

PSマルチのケースに収める
LCDDRV rev.3購入_c0323442_16523059.jpg
LCDDRV rev.3購入_c0323442_16523110.jpg
LCDDRV rev.3購入_c0323442_16523131.jpg

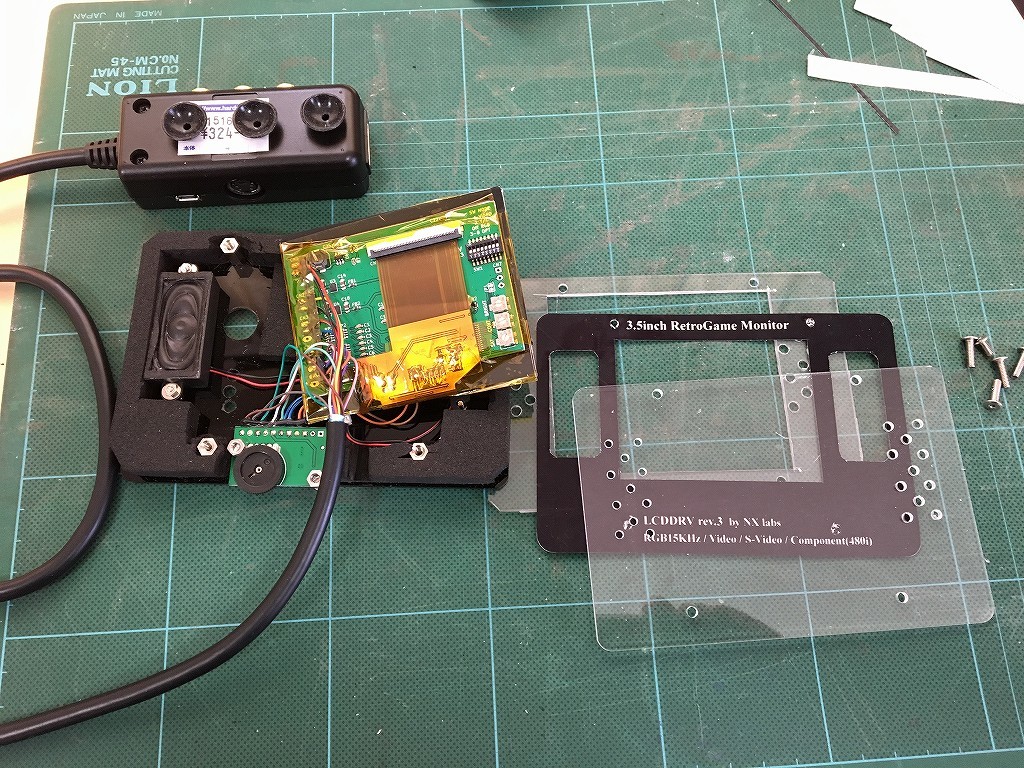

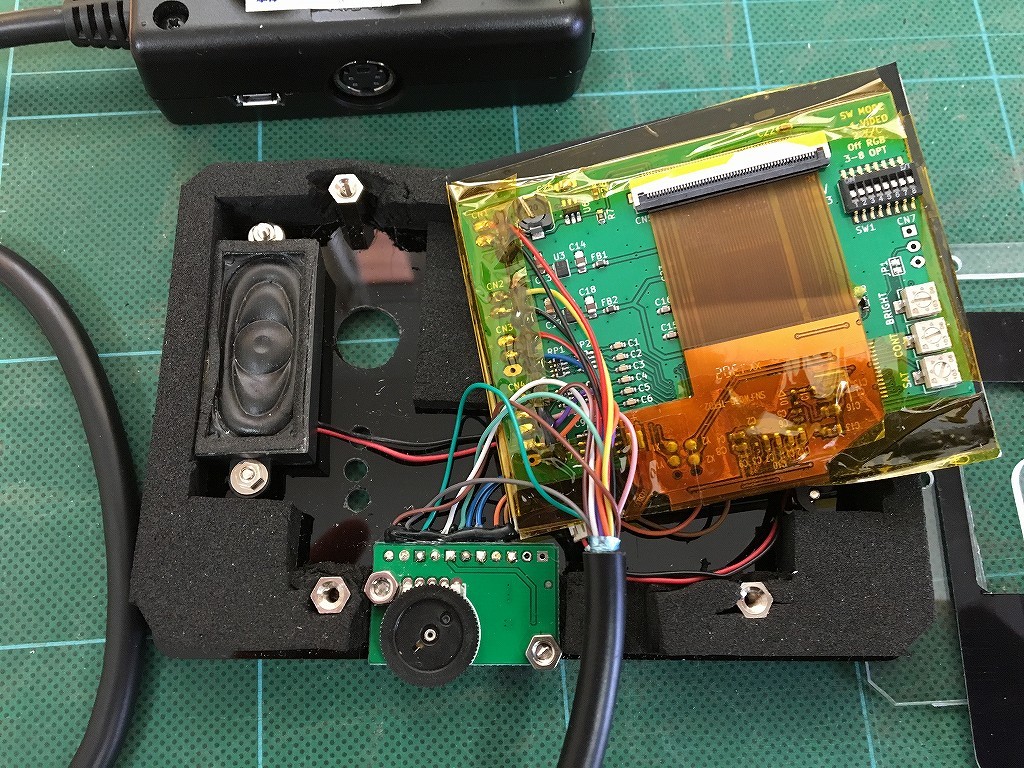

モニターケース作成
上から、透明アクリル板・印刷紙・透明アクリル板・LCD&LCDDRV基板・黒アクリル板
LCD&LCDDRV基板のスペースの外回りは、スポンジをカット加工
LCDDRV rev.3購入_c0323442_16523287.jpg
LCDDRV rev.3購入_c0323442_16523295.jpg

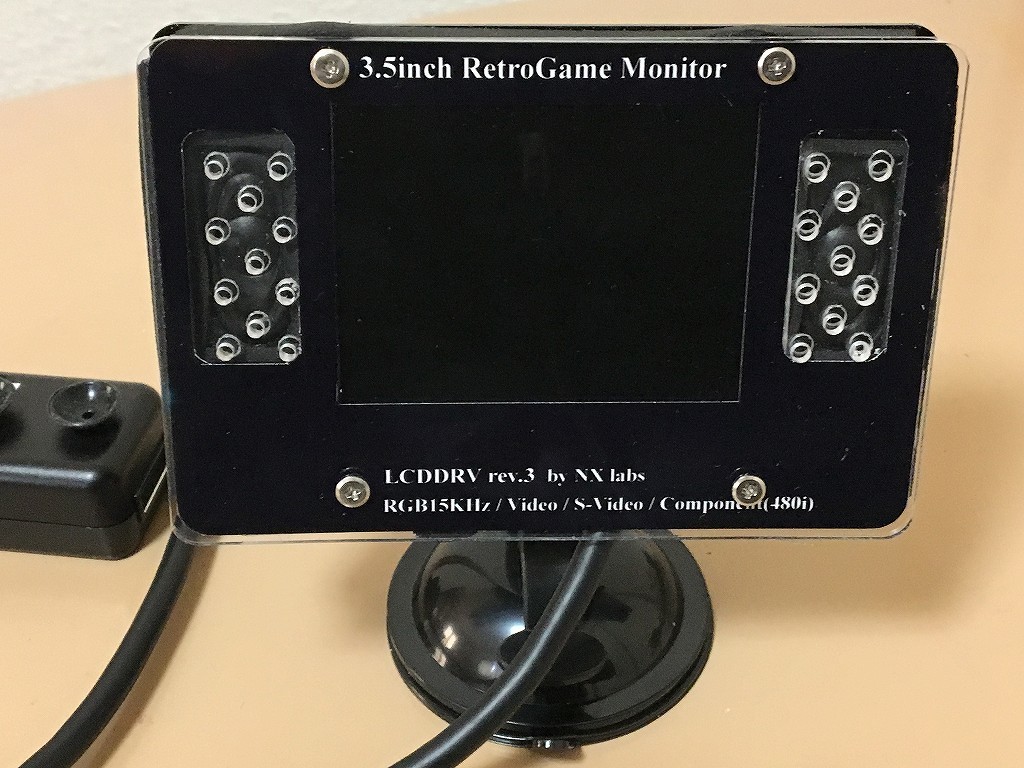

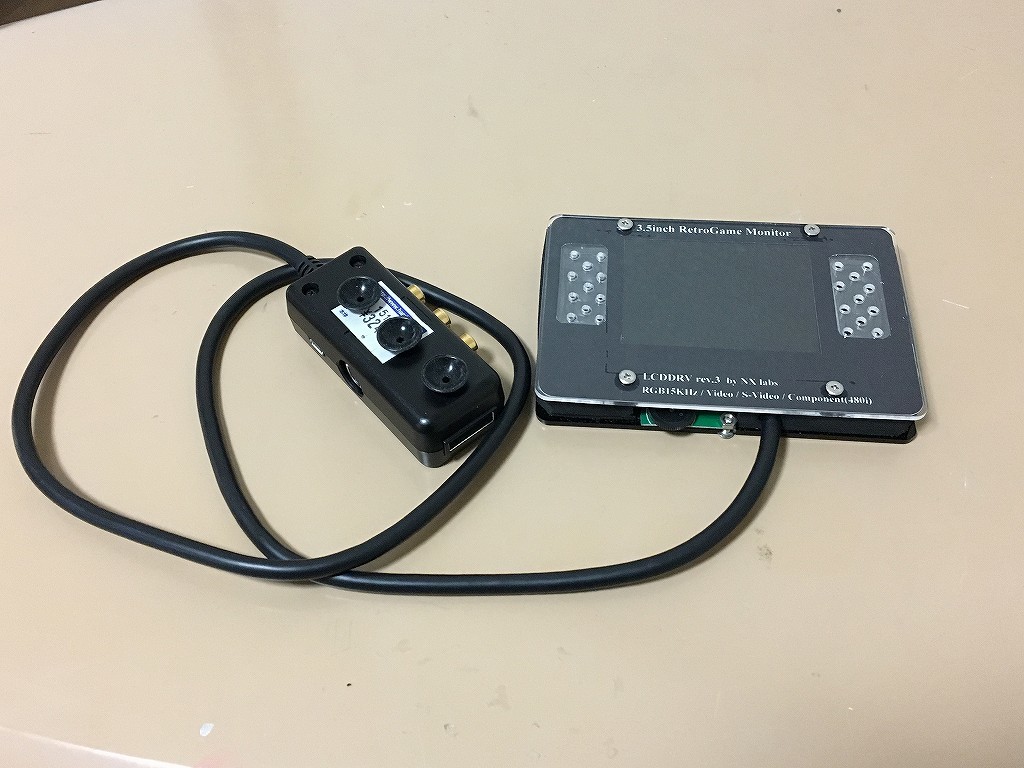

組み立てて完成
んー、ちょっと雑かな
印刷紙とスピーカー部をもう少し手直しすると、もう少し見栄えがよくなりそうだが、今回はこれで一応完成
LCDDRV rev.3購入_c0323442_16531536.jpg

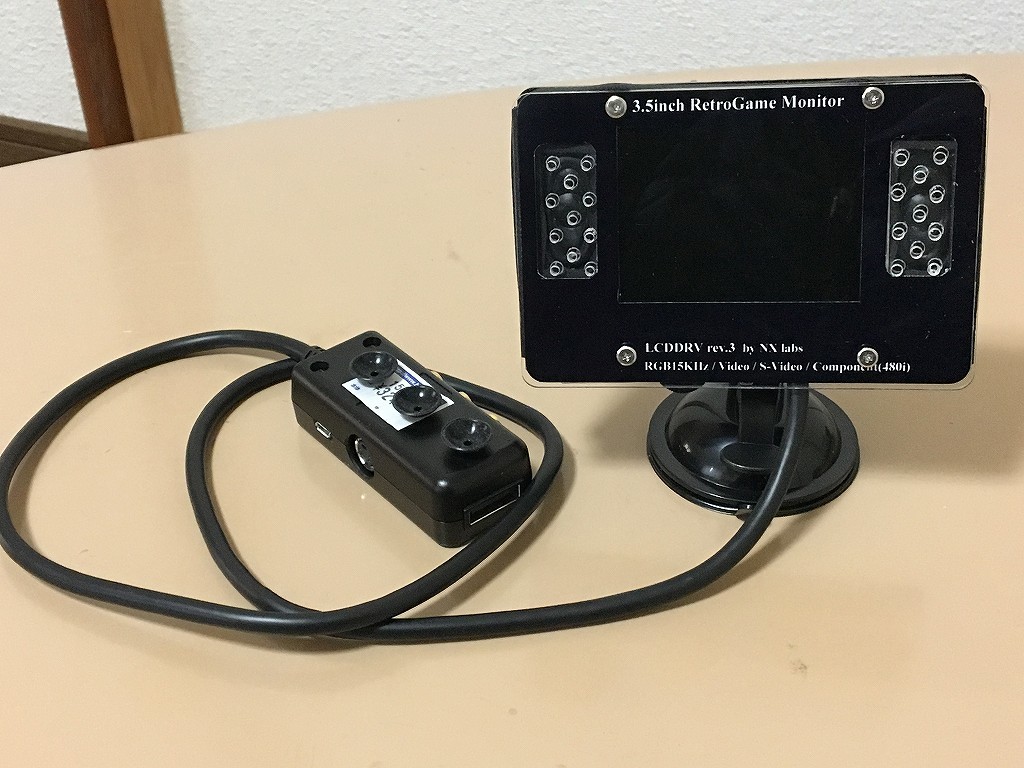

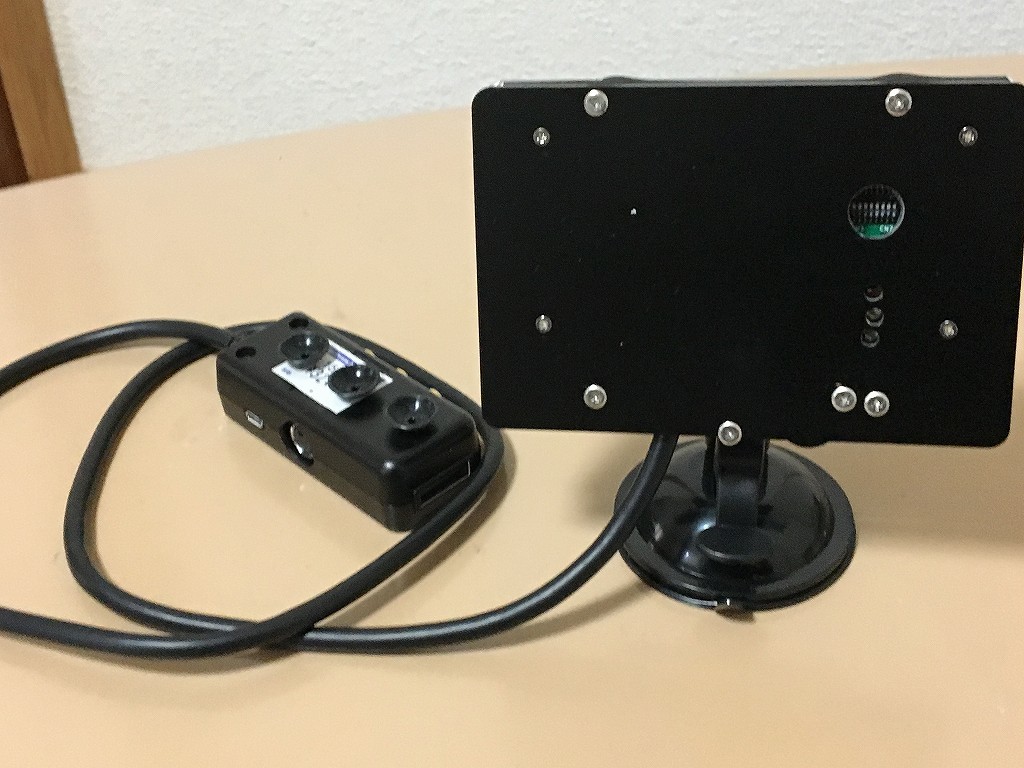

携帯電話用吸盤スタンドにくっつける
LCDDRV rev.3購入_c0323442_16531574.jpg
LCDDRV rev.3購入_c0323442_16531631.jpg
LCDDRV rev.3購入_c0323442_16531683.jpg
LCDDRV rev.3購入_c0323442_16531736.jpg
LCDDRV rev.3購入_c0323442_16531778.jpg

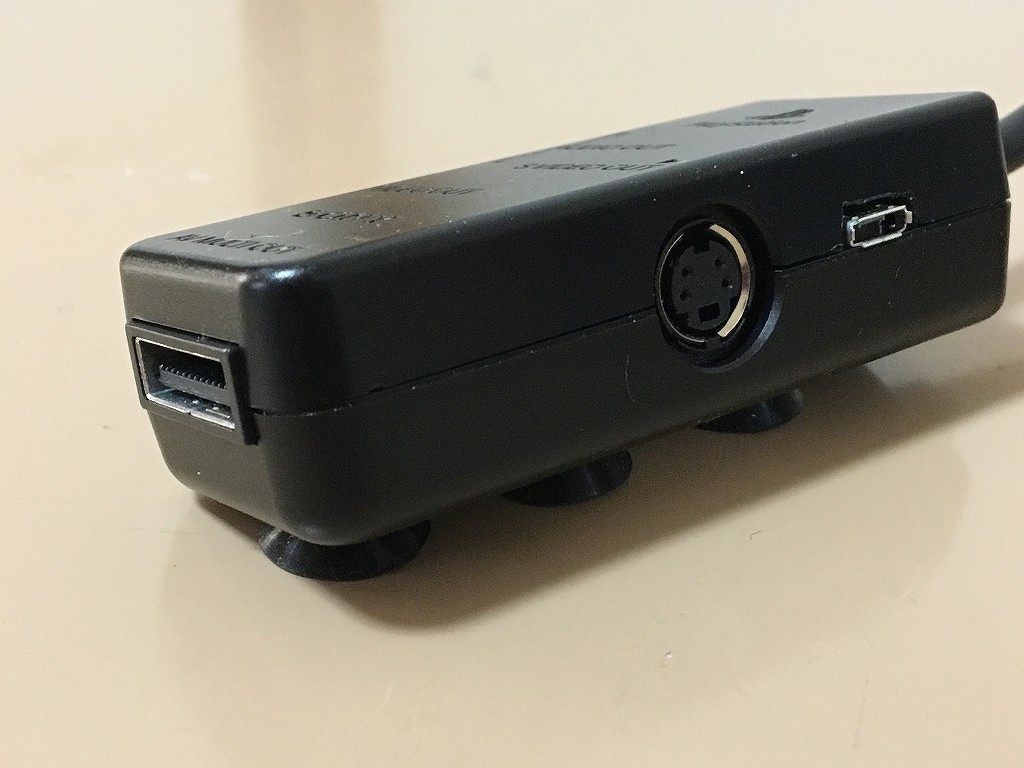

外部入力部
LCDDRV rev.3購入_c0323442_16535305.jpg
LCDDRV rev.3購入_c0323442_16535339.jpg

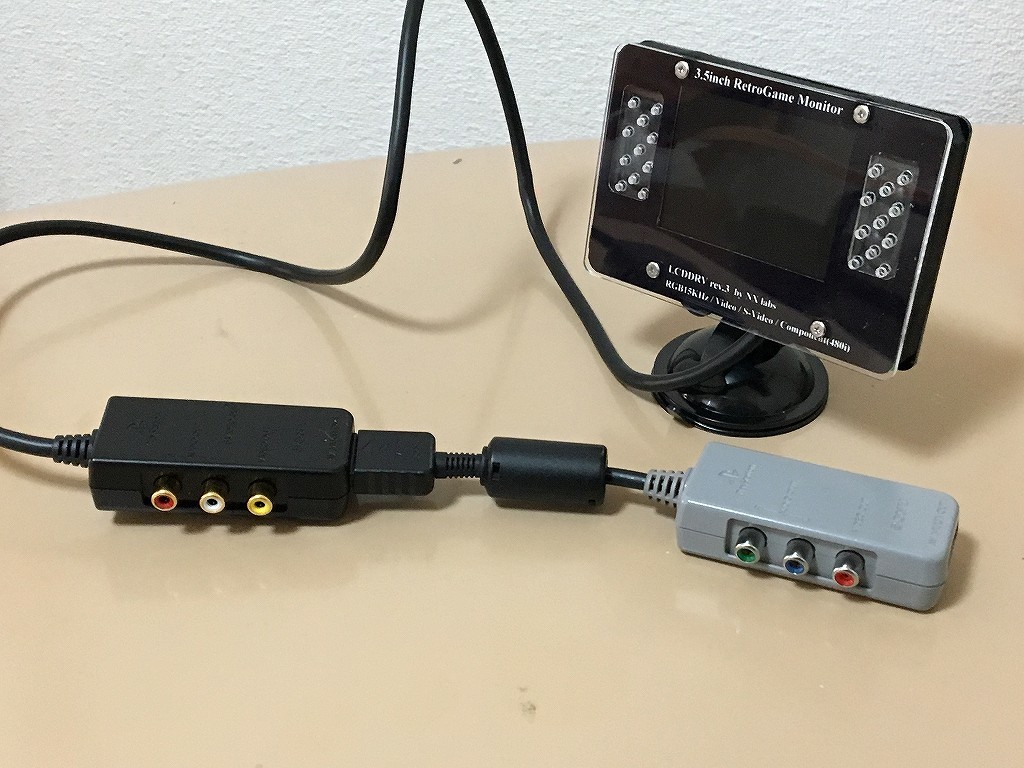

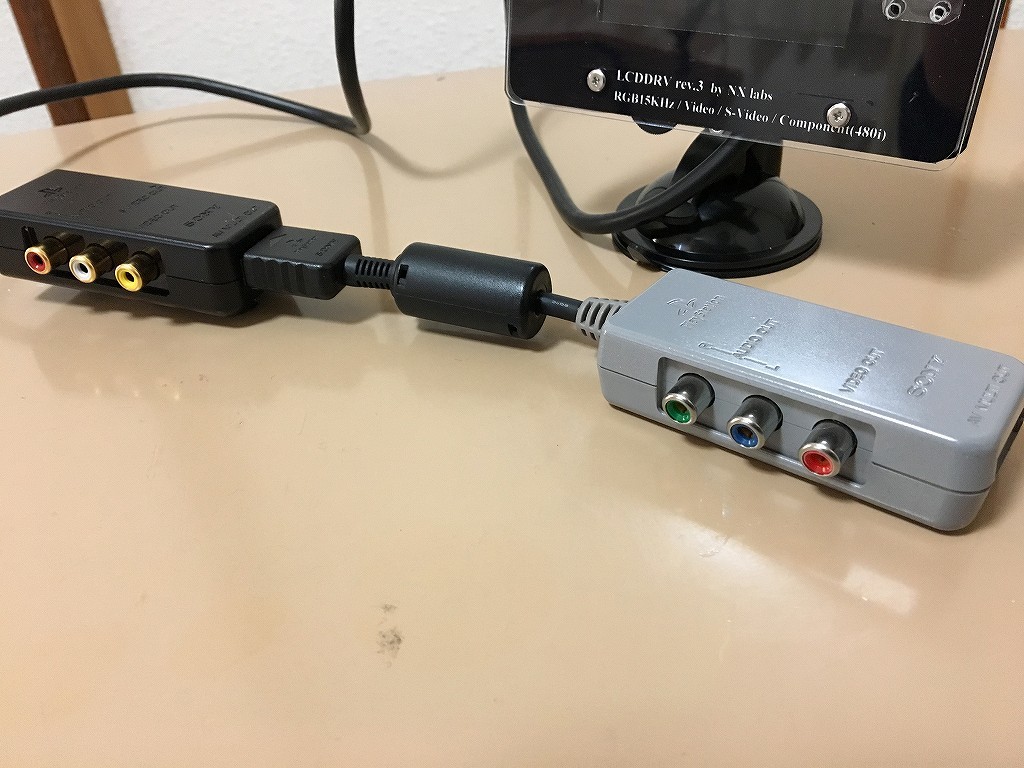

コンポーネント(480i)用変換ボックスも作成
LCDDRV rev.3購入_c0323442_16535481.jpg
LCDDRV rev.3購入_c0323442_16535440.jpg

--------------------------------------

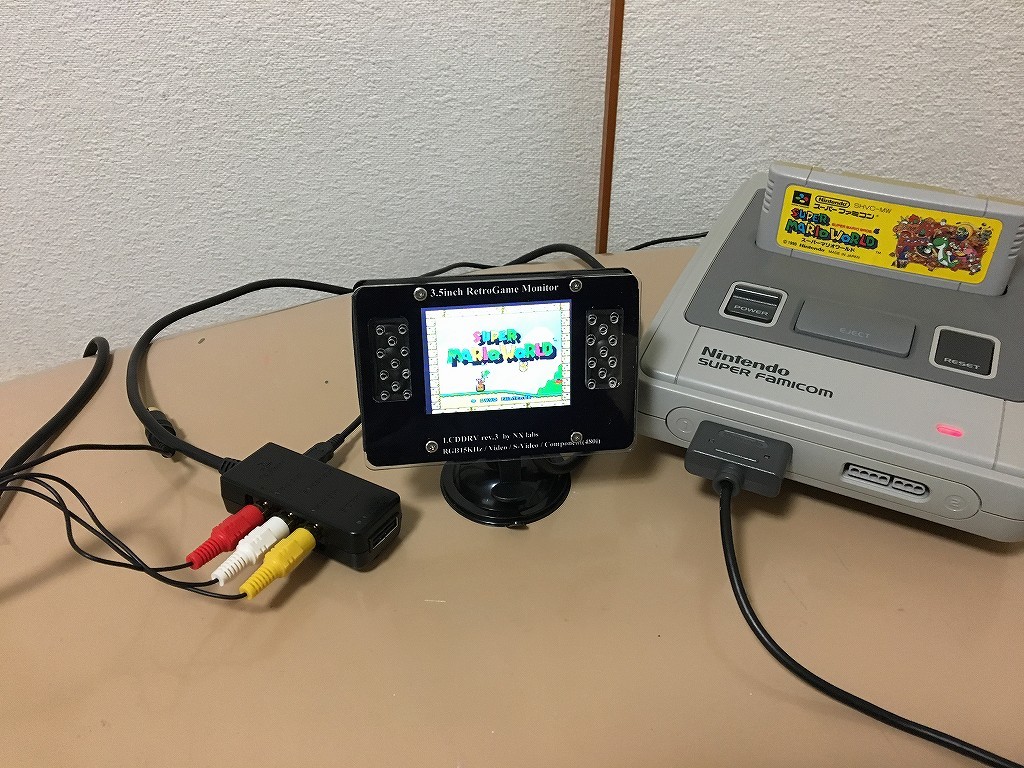

映像確認
画面の綺麗さは
コンポーネント>RGB15KHz>S端子>コンポジットです
ただ画面も小さいという事で、差は小さいです

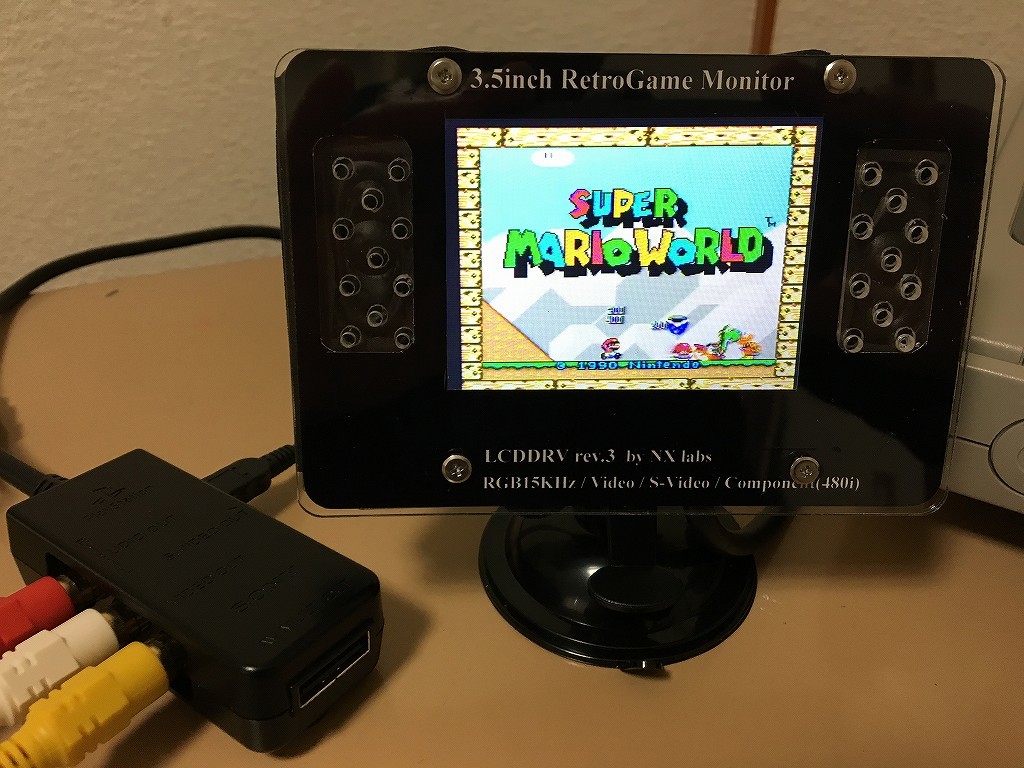

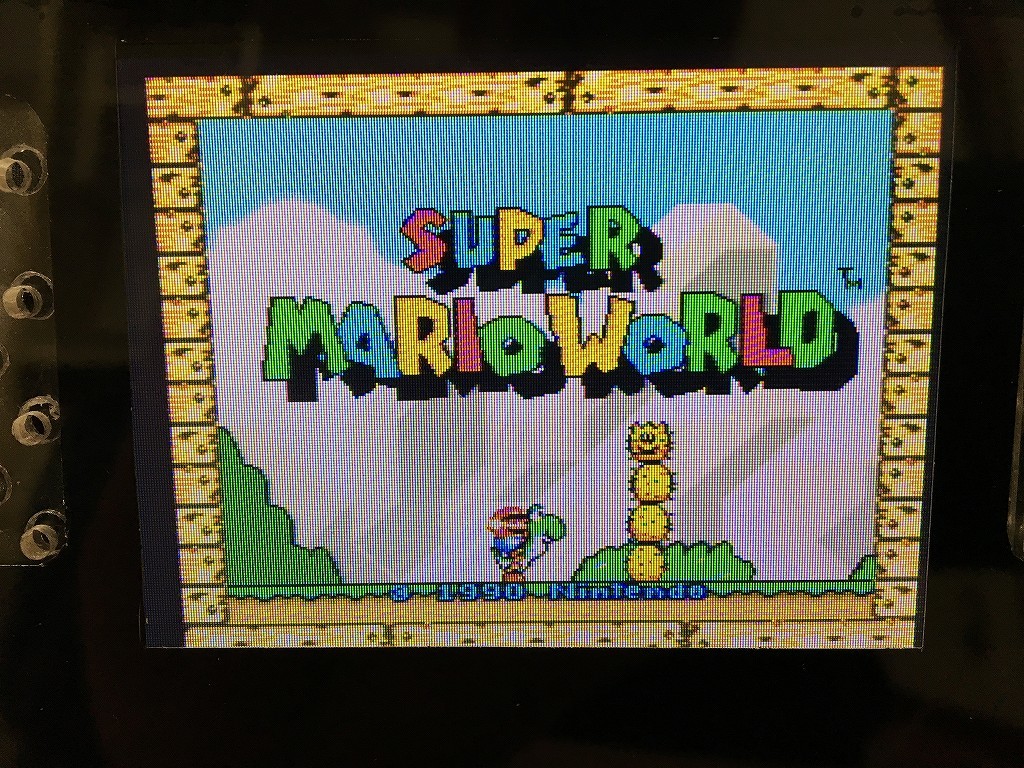

コンポジットビデオ
※カメラ映りが悪いだけで実際は綺麗に映ってますよ

LCDDRV rev.3購入_c0323442_16535414.jpg
LCDDRV rev.3購入_c0323442_16535571.jpg
LCDDRV rev.3購入_c0323442_16535677.jpg

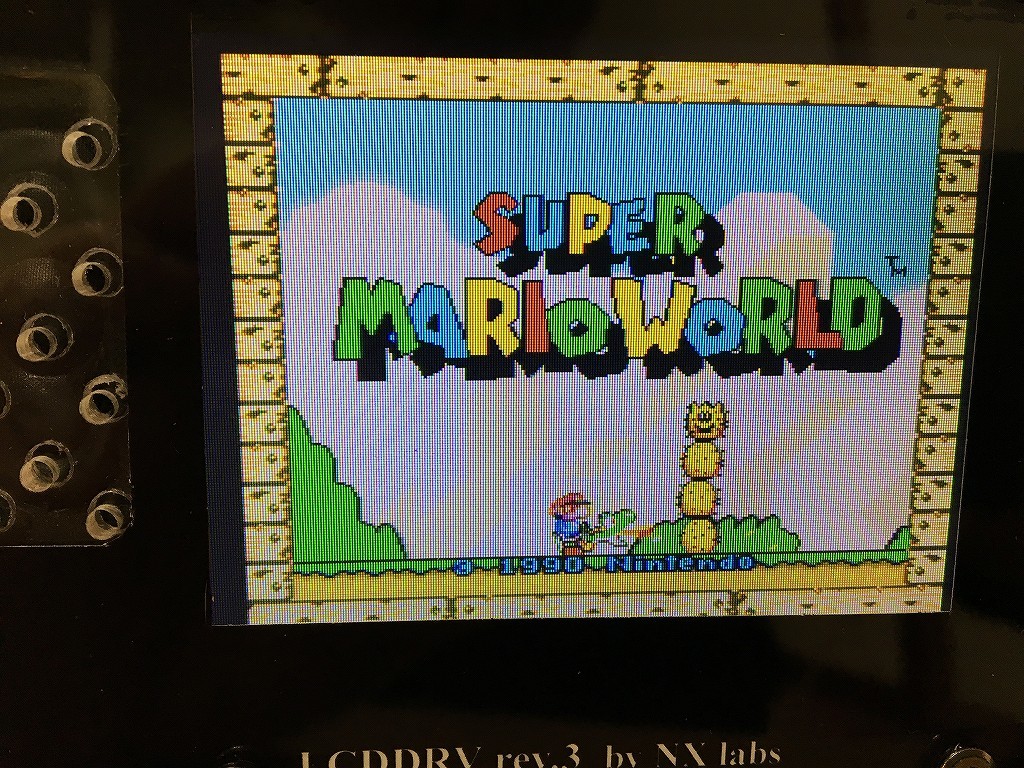

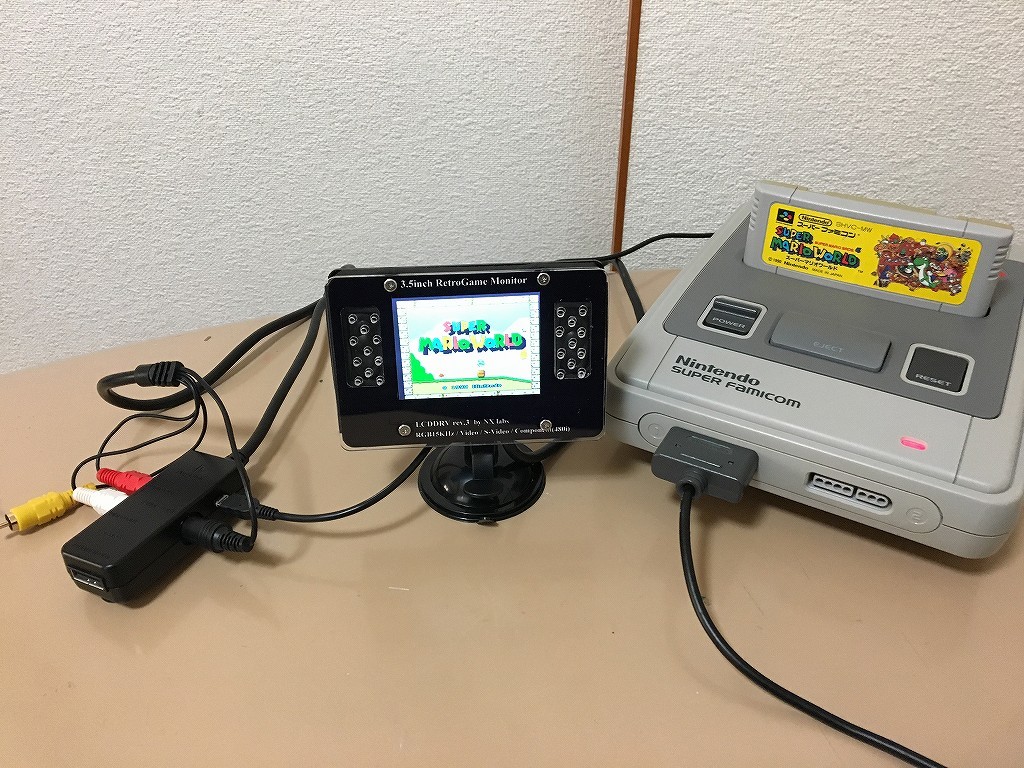

S端子ビデオ
※カメラ映りが悪いだけで実際は綺麗に映ってますよ

LCDDRV rev.3購入_c0323442_16551968.jpg
LCDDRV rev.3購入_c0323442_16562792.jpg
LCDDRV rev.3購入_c0323442_16552098.jpg

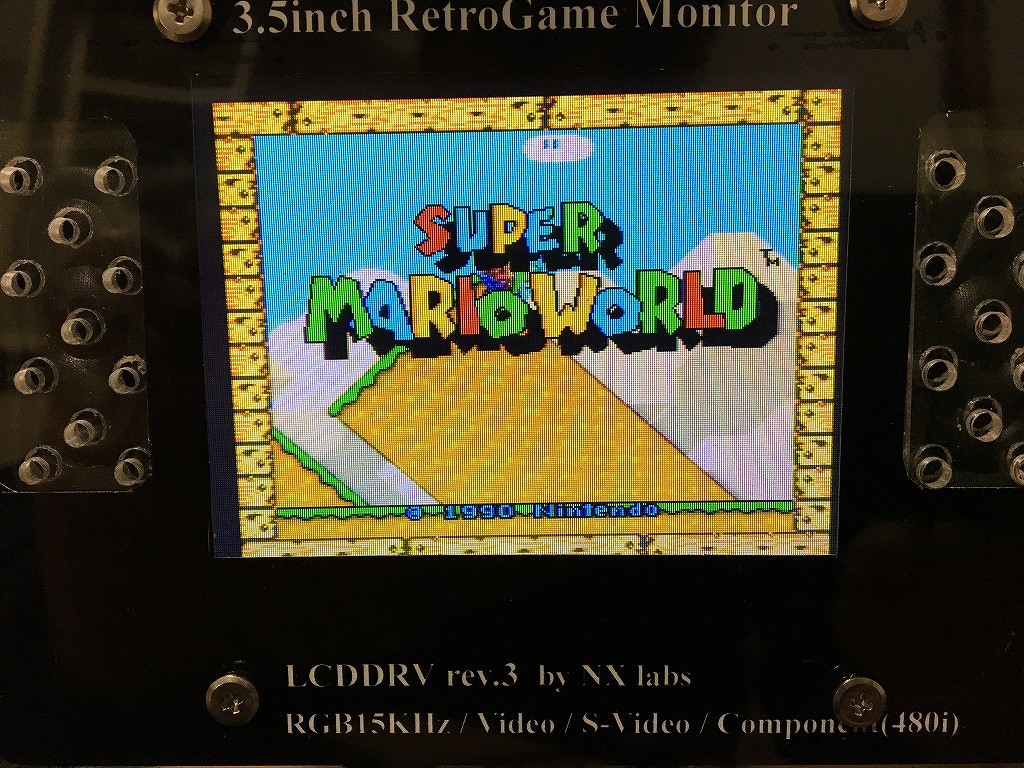

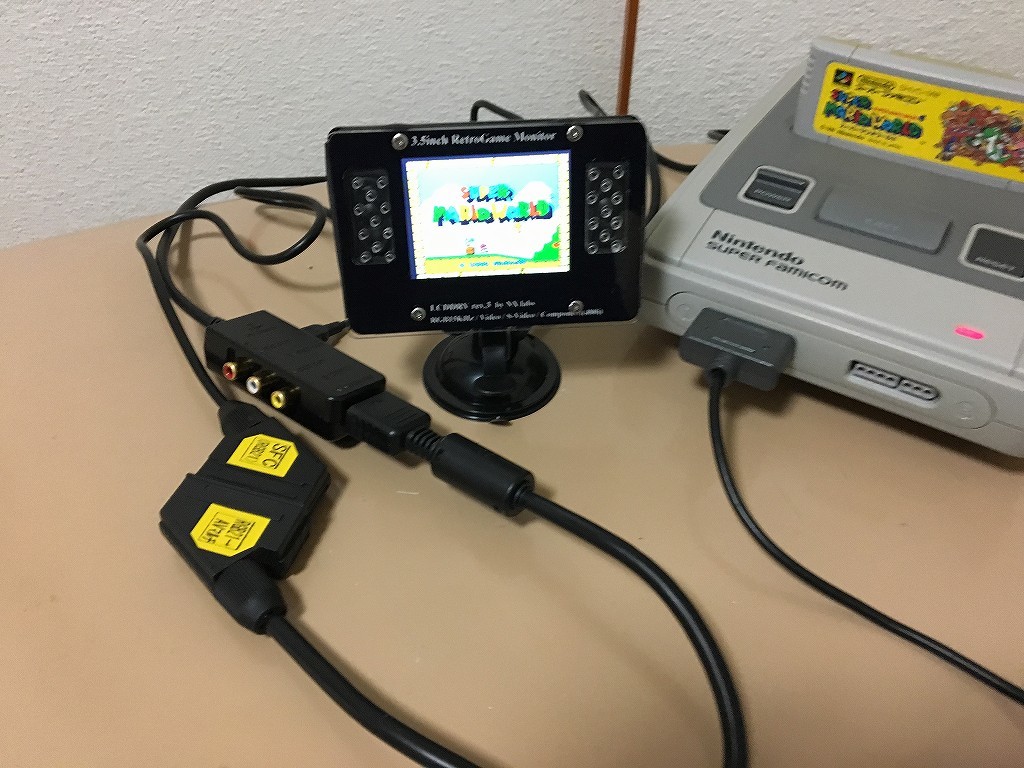

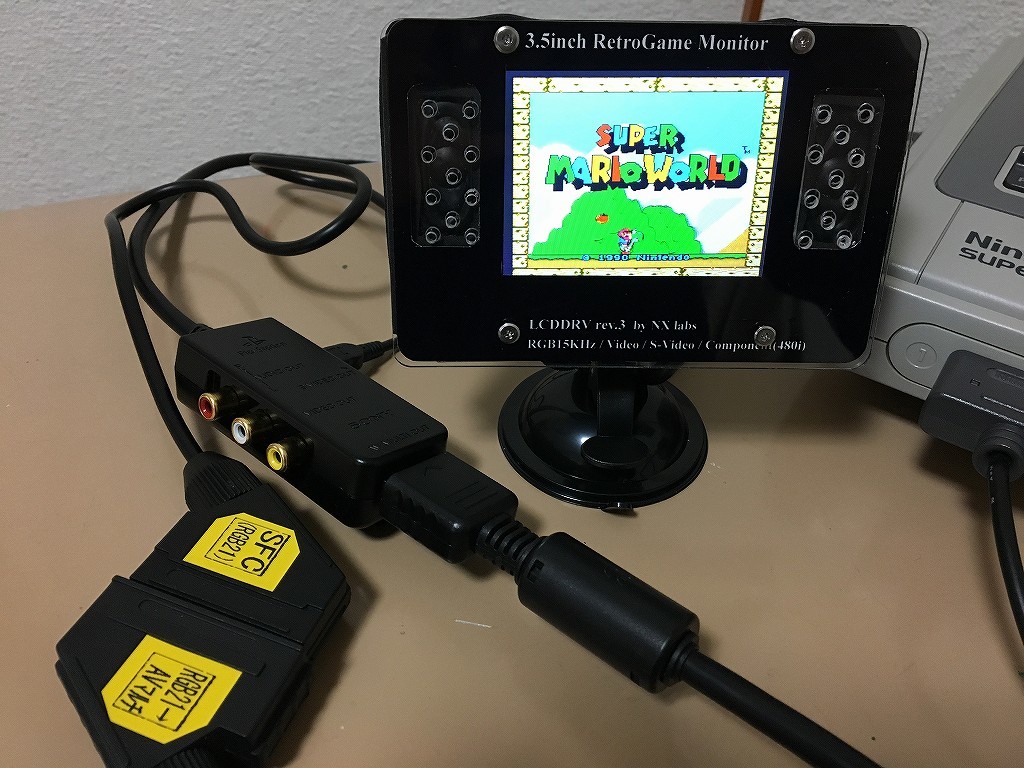

RGB15KHz
※カメラ映りが悪いだけで実際は綺麗に映ってますよ

LCDDRV rev.3購入_c0323442_16552194.jpg
LCDDRV rev.3購入_c0323442_16552114.jpg
LCDDRV rev.3購入_c0323442_16552143.jpg

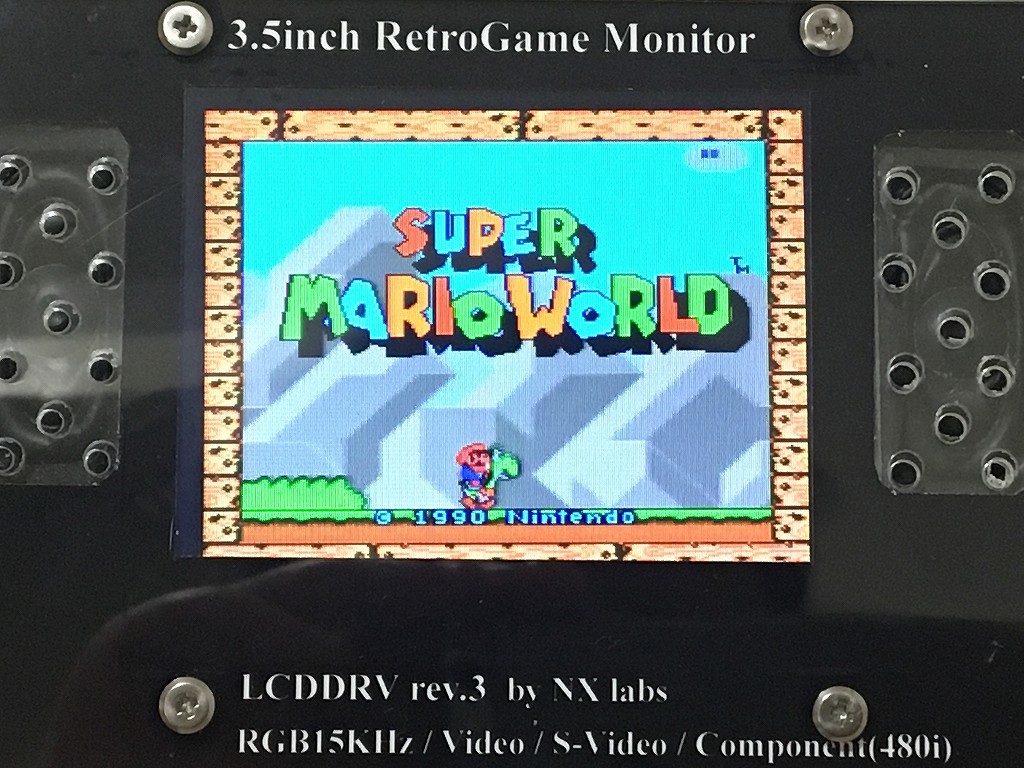

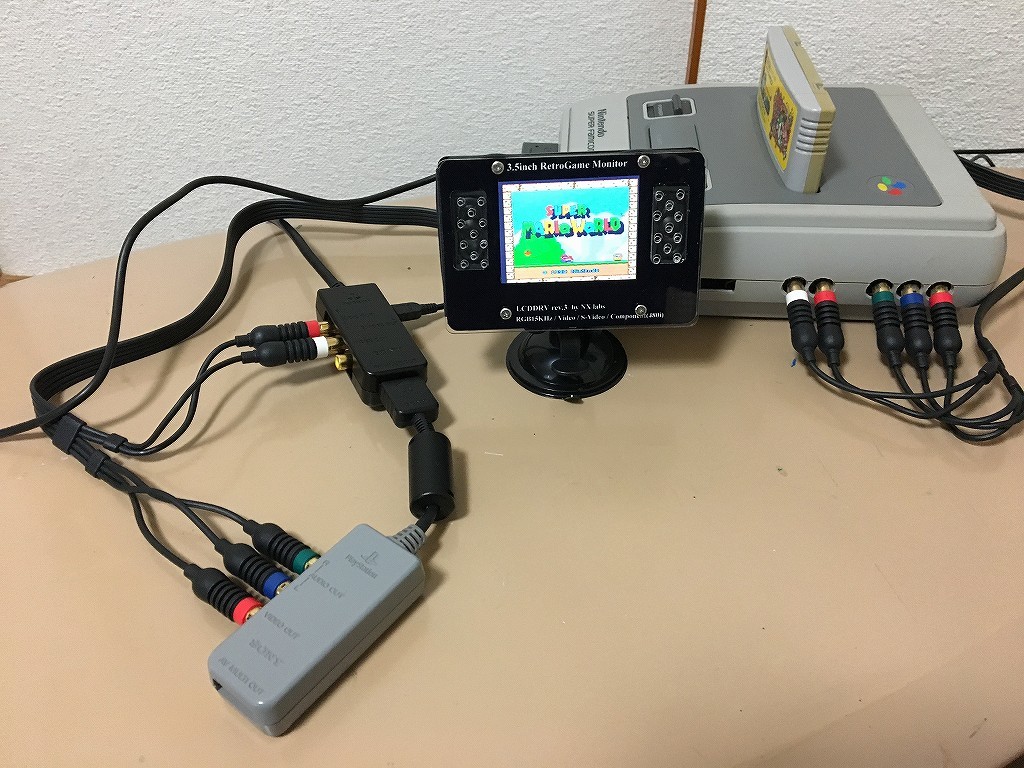

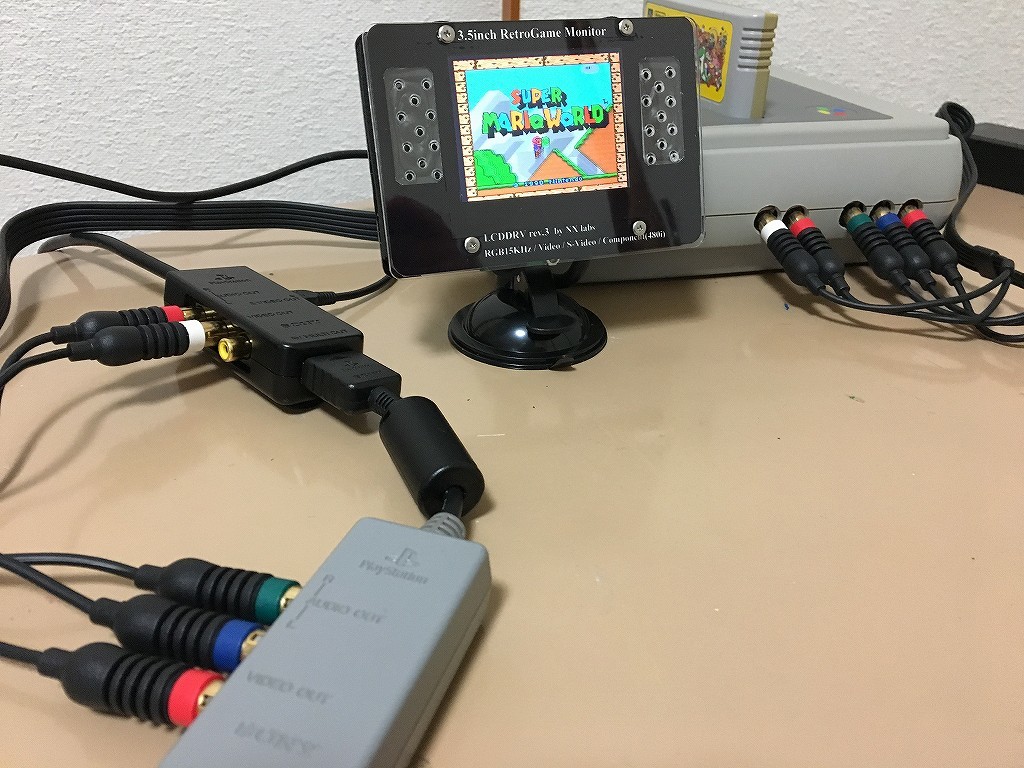

コンポーネント(480i)
※カメラ映りが悪いだけで実際は綺麗に映ってますよ
LCDDRV rev.3購入_c0323442_16572535.jpg
LCDDRV rev.3購入_c0323442_16572647.jpg
LCDDRV rev.3購入_c0323442_16572664.jpg
-----------------------------------------------------

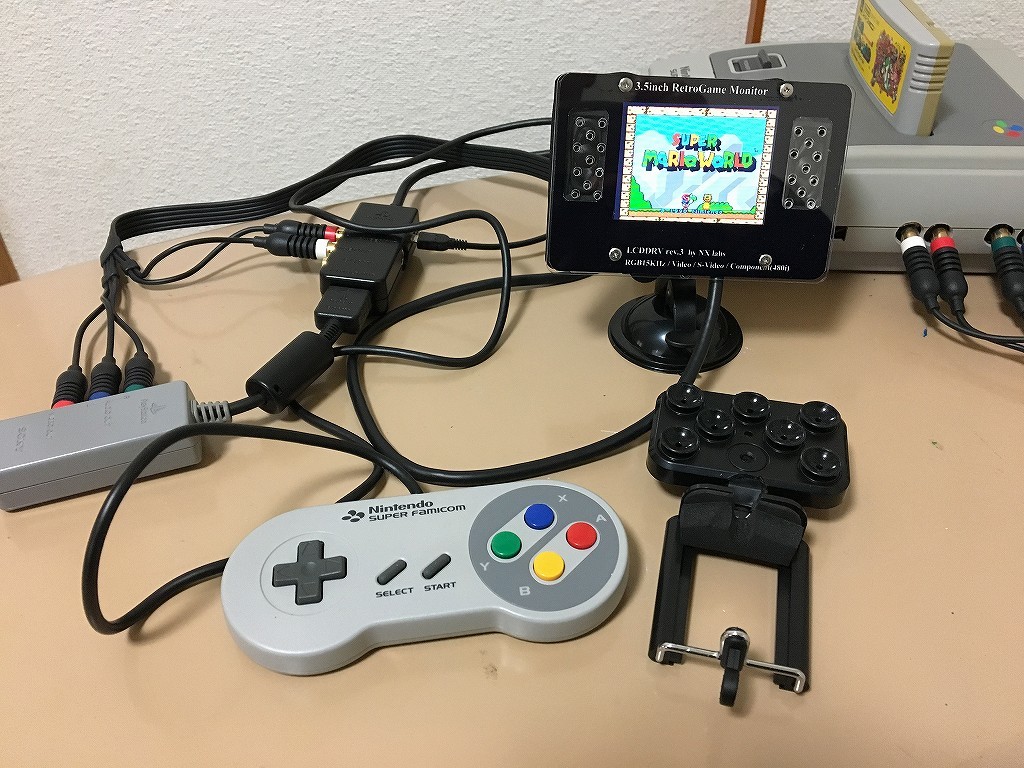

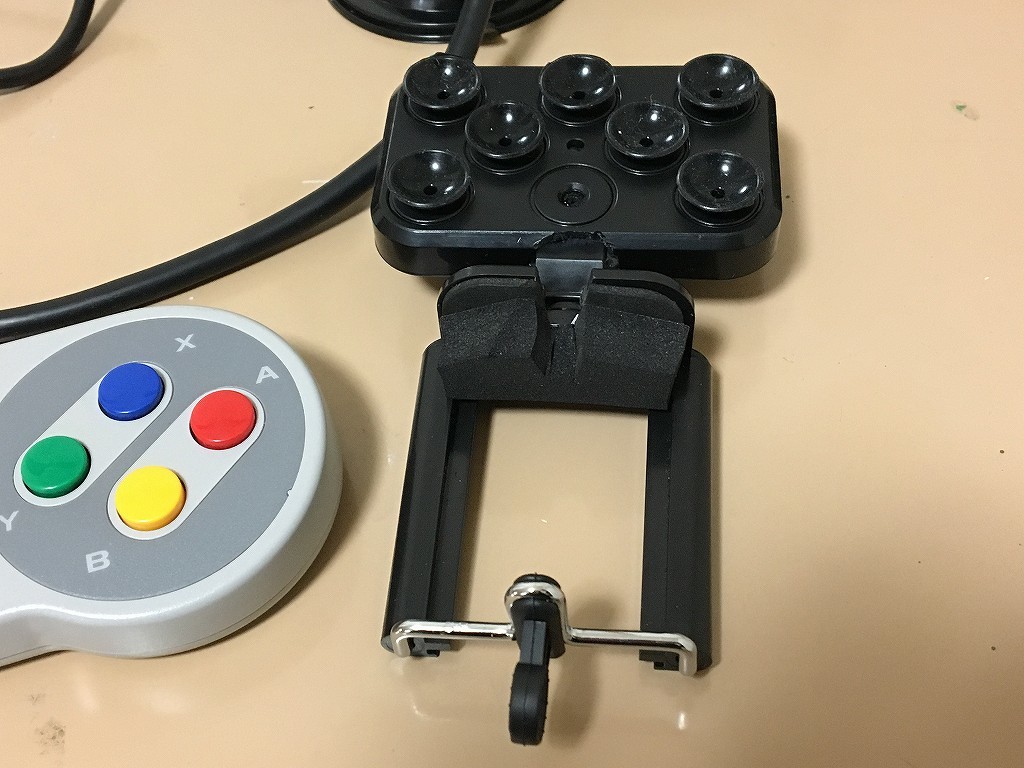

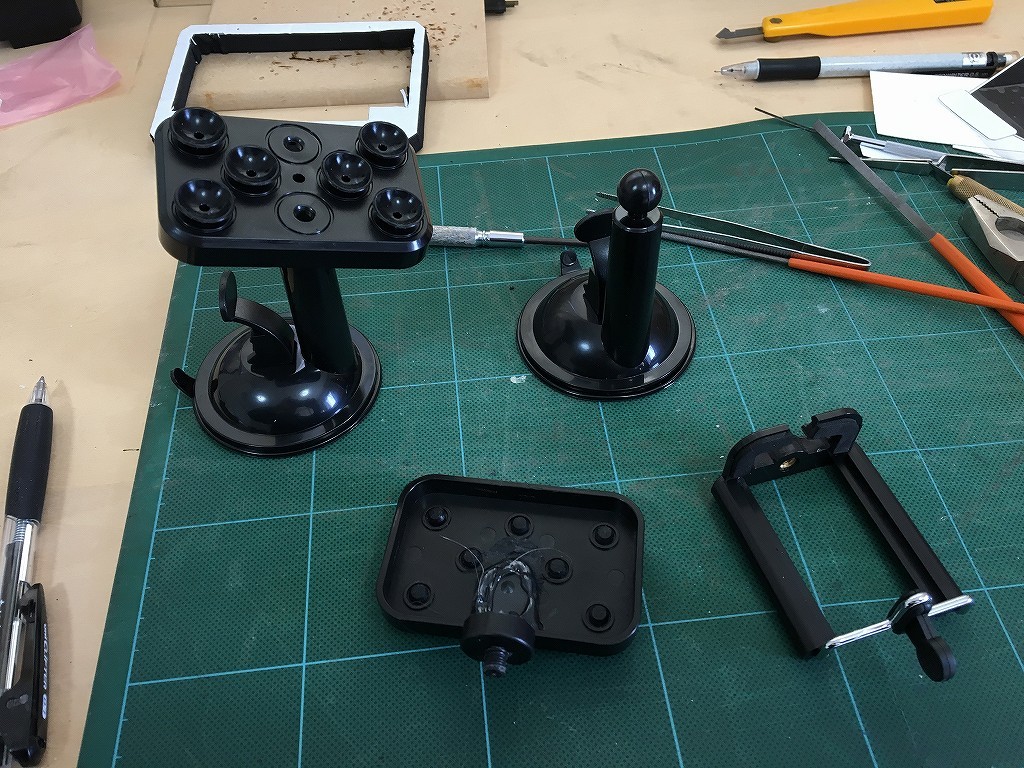

百均の携帯電話スタンドを2個1(ニコイチ)
LCDDRV rev.3購入_c0323442_16572784.jpg
LCDDRV rev.3購入_c0323442_16572750.jpg
LCDDRV rev.3購入_c0323442_16572747.jpg

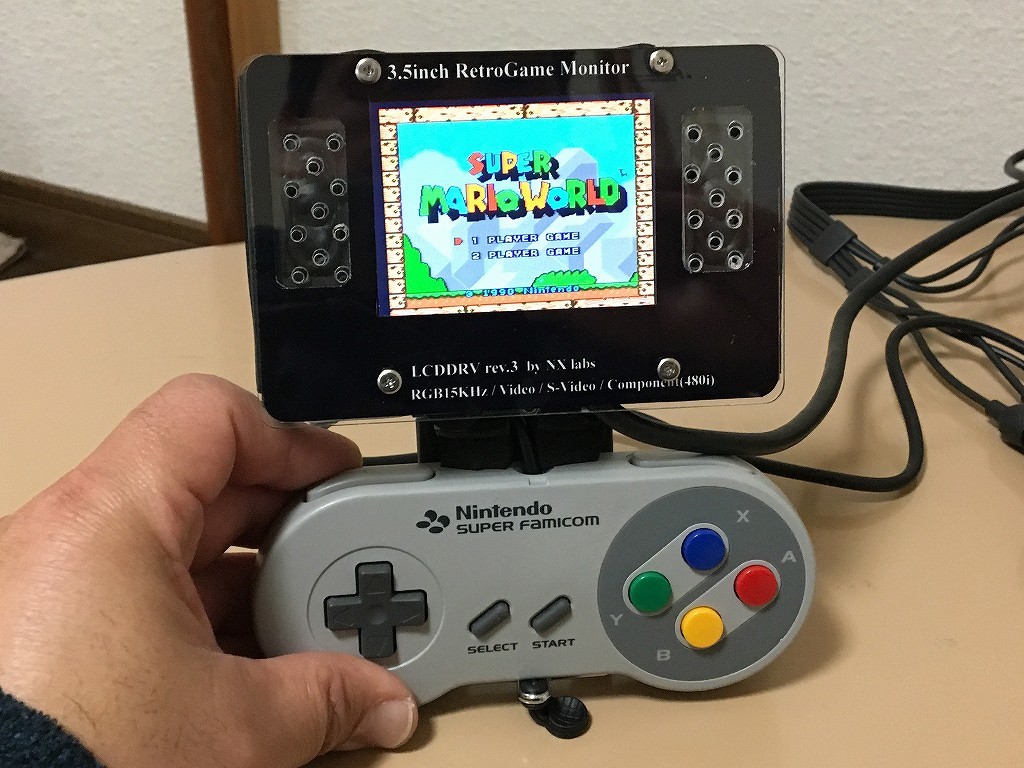

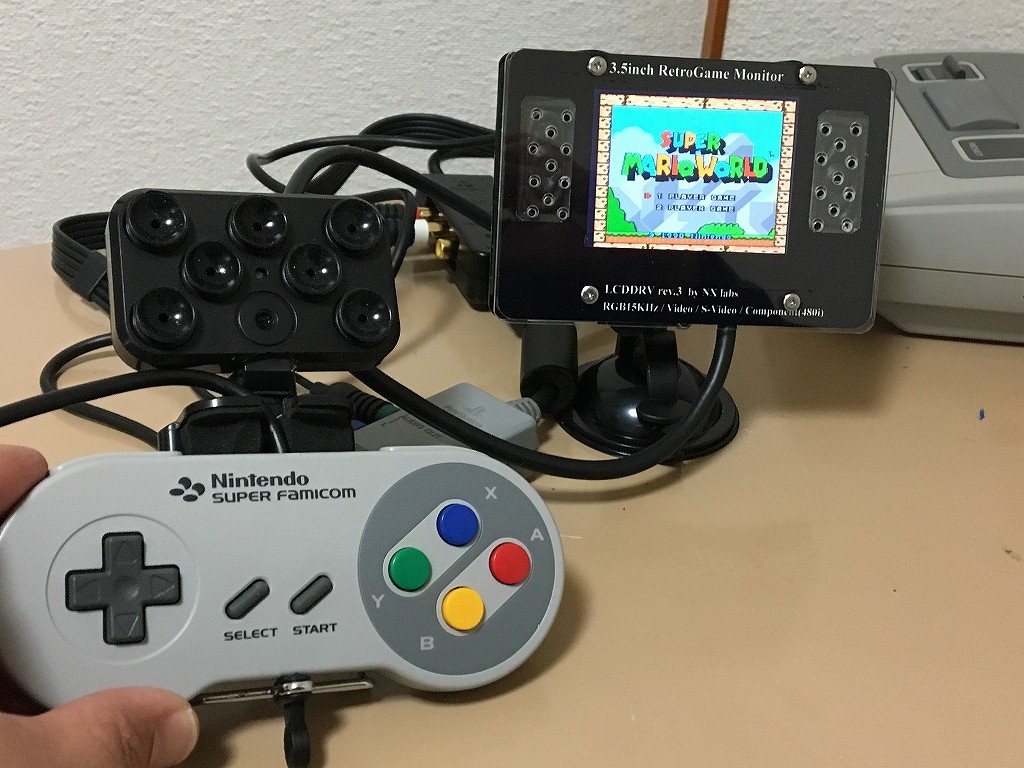

コントローラーに設置する有線モニター
んー、固定がゆるいのと角度変更できないのが欠点かな
もし作り直すなら、吸盤スタンドの軸棒から移植して角度変更できるほうがよいな
今回はこれで完成
LCDDRV rev.3購入_c0323442_16572893.jpg
LCDDRV rev.3購入_c0323442_16572844.jpg
