TVプラグ&プレイRetroPie

10月8,9,10日と3連休だったので、
ラズパイZEROでおもちゃを作成してみた。
キーチェーンゲームの「Arcade Nano」に、RetroPieを入れてみた。

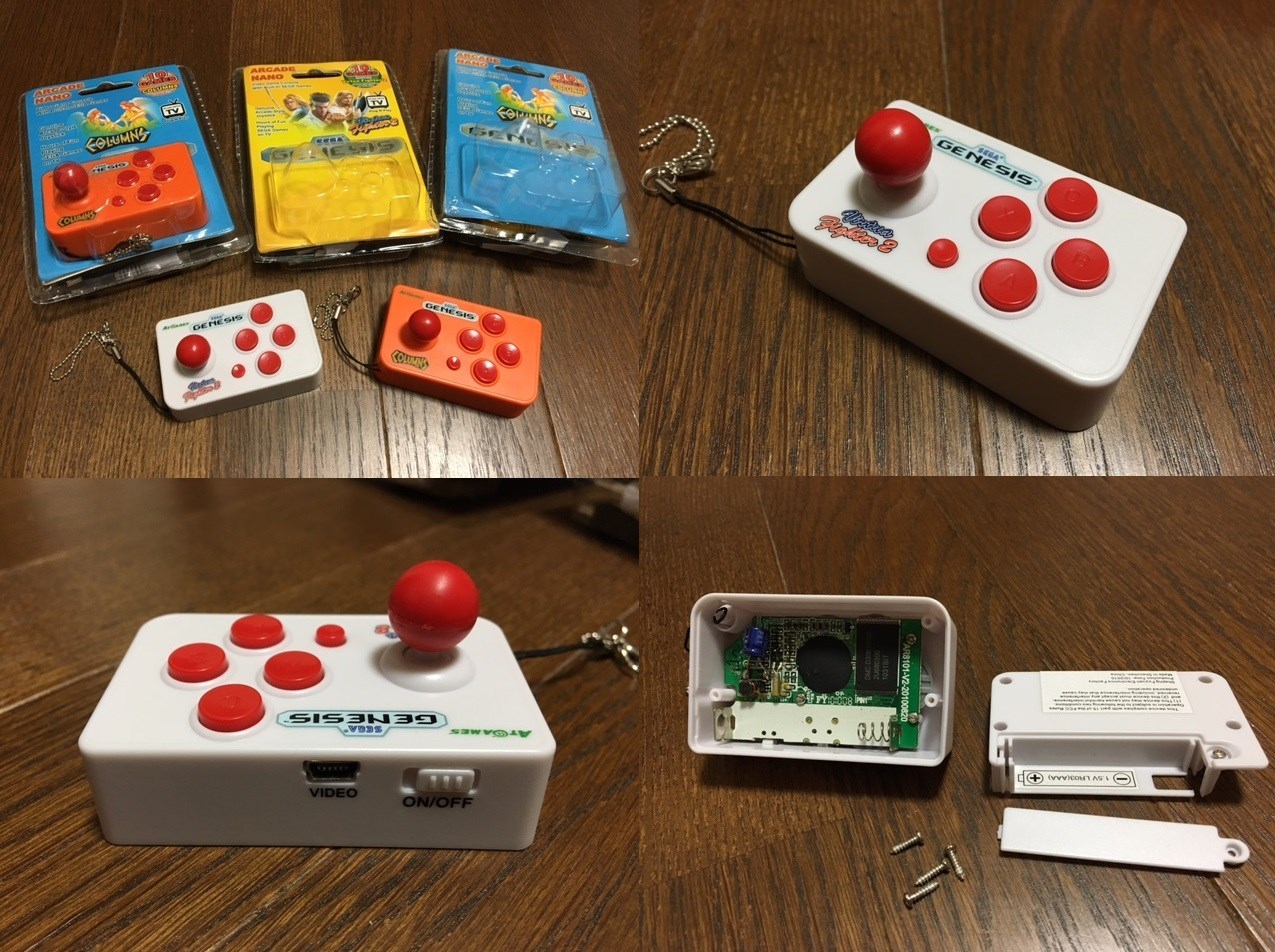

テレビに繋いでメガドライブのゲームが10個ほど遊べるArcade Nano。
セガ公認の商品です。
数年前、4個ほど購入してました。

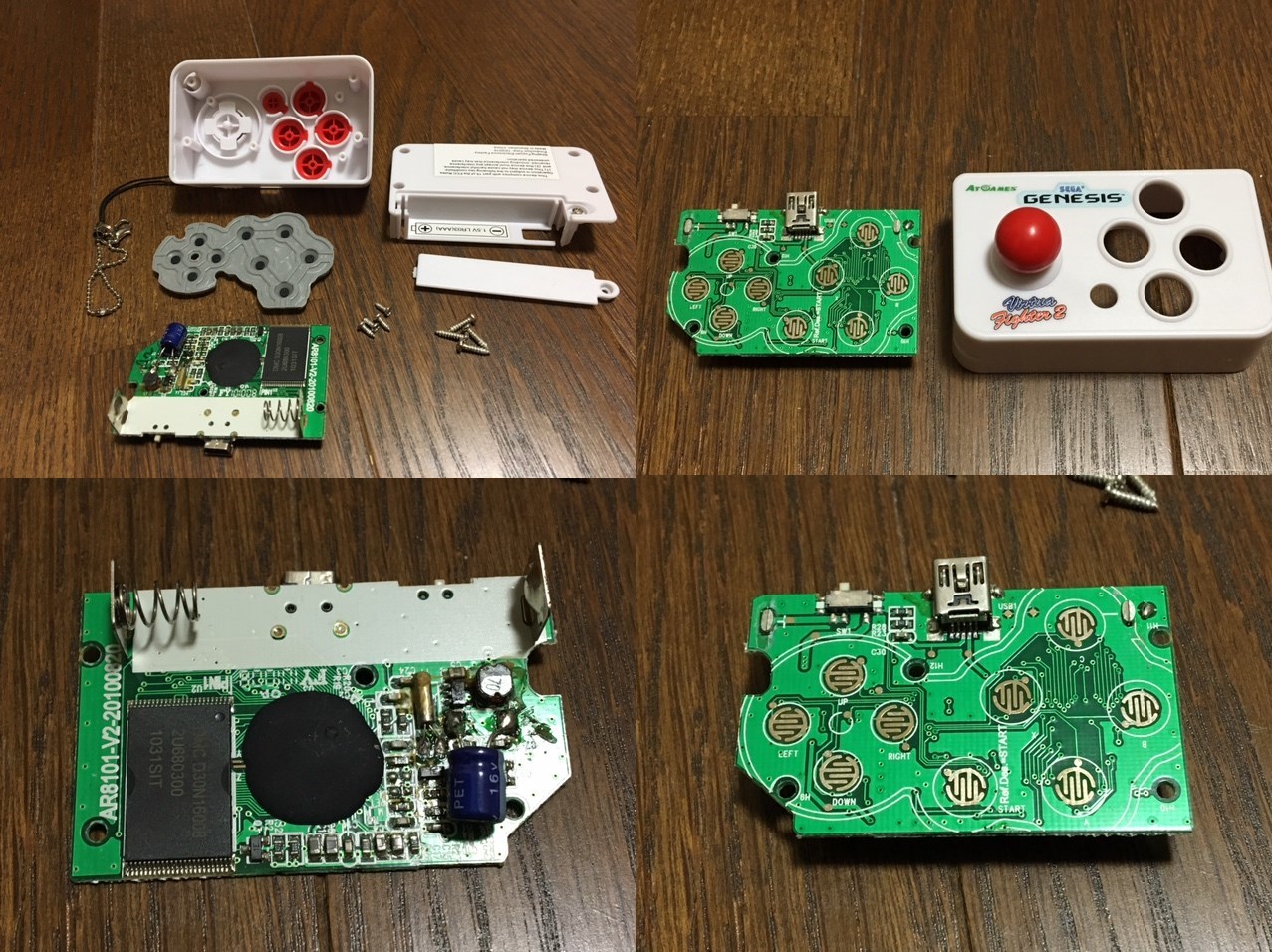

解体してみる。
改造開始。

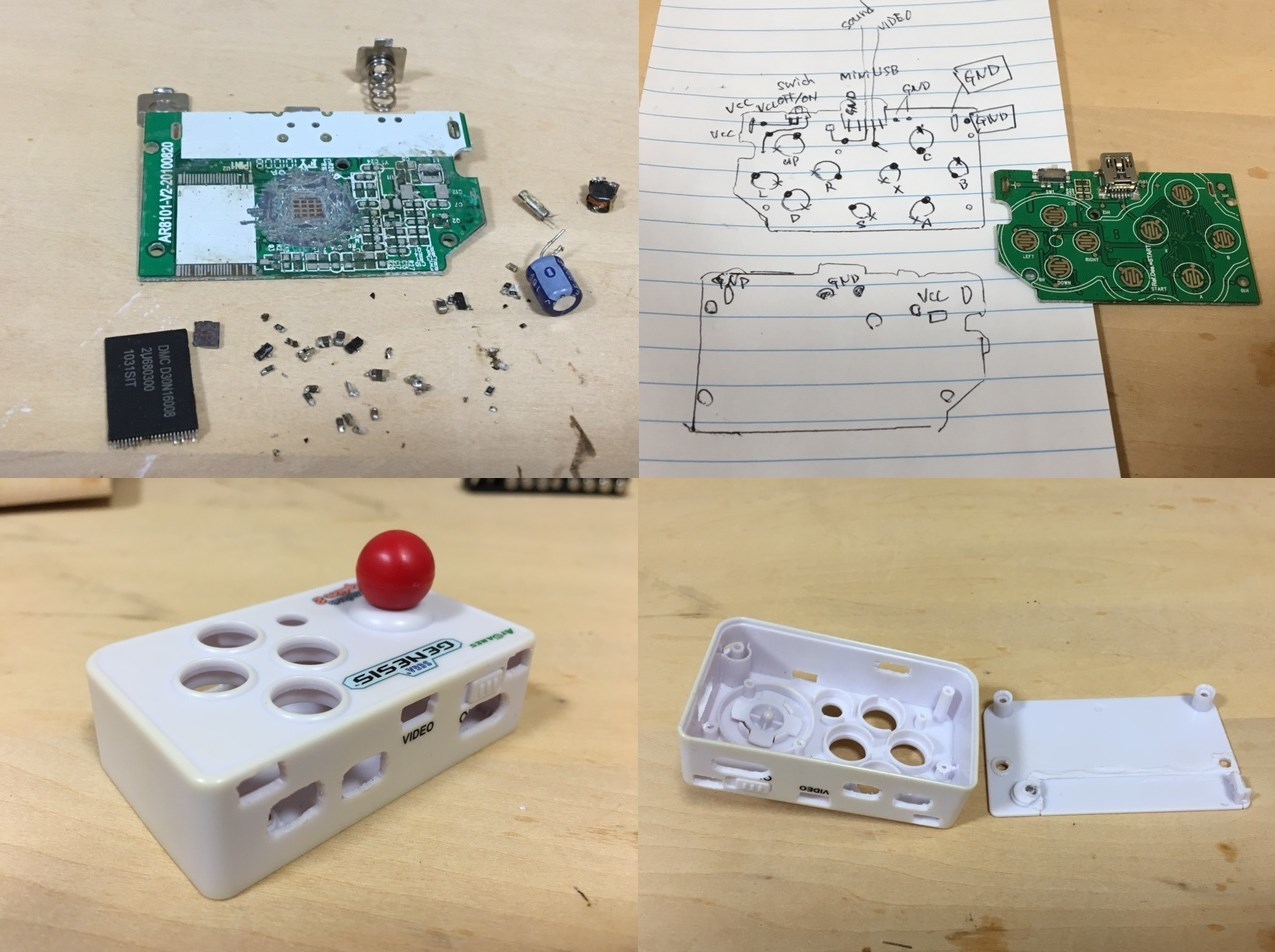

基板の実装部品を取り除く。
基板の配線調べ、ルートをカッターで切断。
ケースに穴開け。
元の4ボタン+スタートボタンを、4ボタン+LR2ボタン+セレクト・スタートボタンにする、つまり5ボタンから8ボタンに増設。

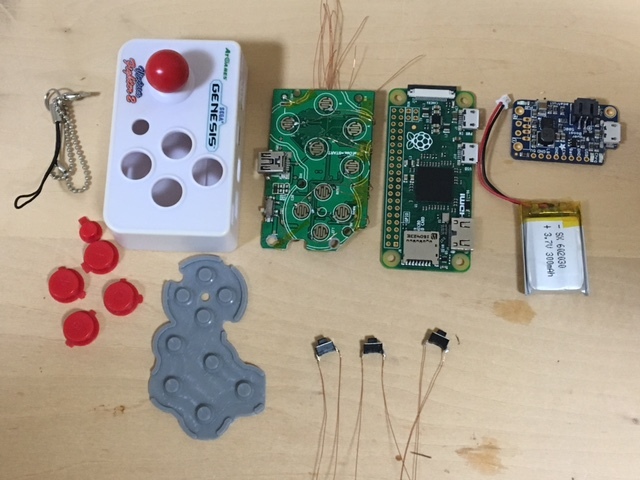

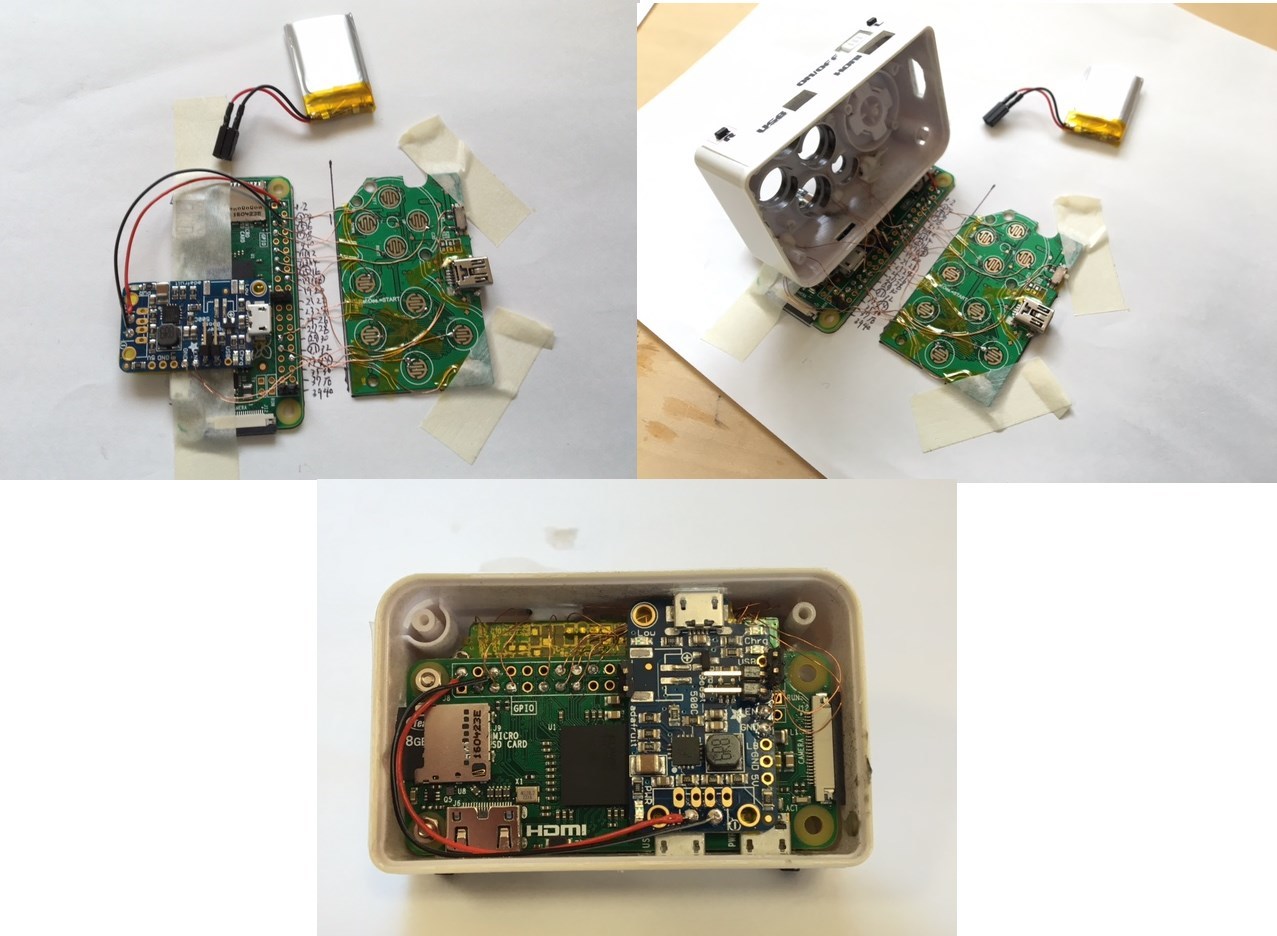

ケースに詰め込む部品。
穴開けしたケース、実装部品を取り除いた基板、ラズパイZERO、+5V昇圧&バッテリー充電できる基板、

Lipo電池、タクトスイッチ3個。

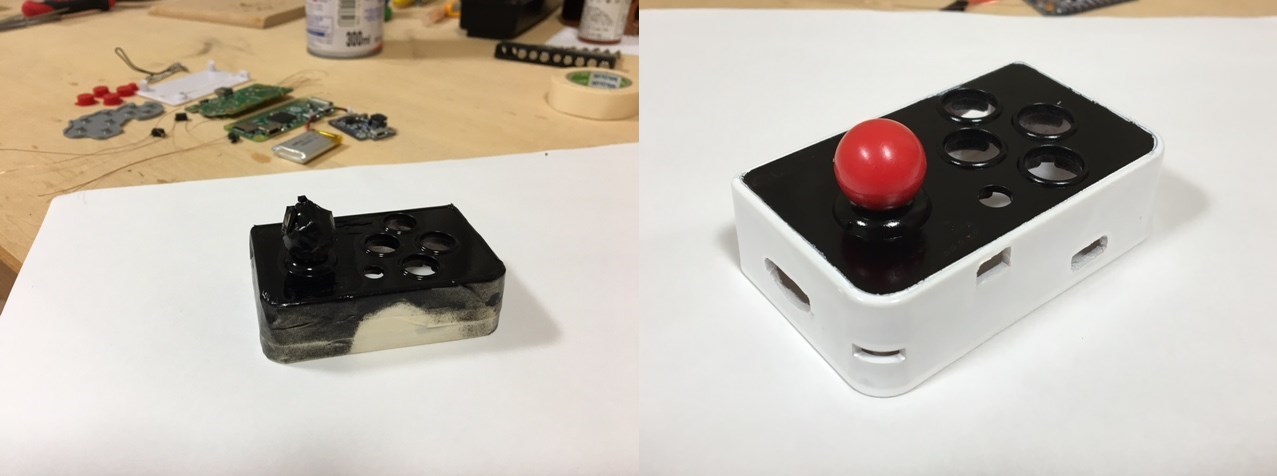

ケースを塗装。黒白のパンダカラーへ。
はんだ付けして配線して基板ボタンポイントとGPIOを結ぶ。
タクトボタンもGPIOと結ぶ。
そしてケースに収める。

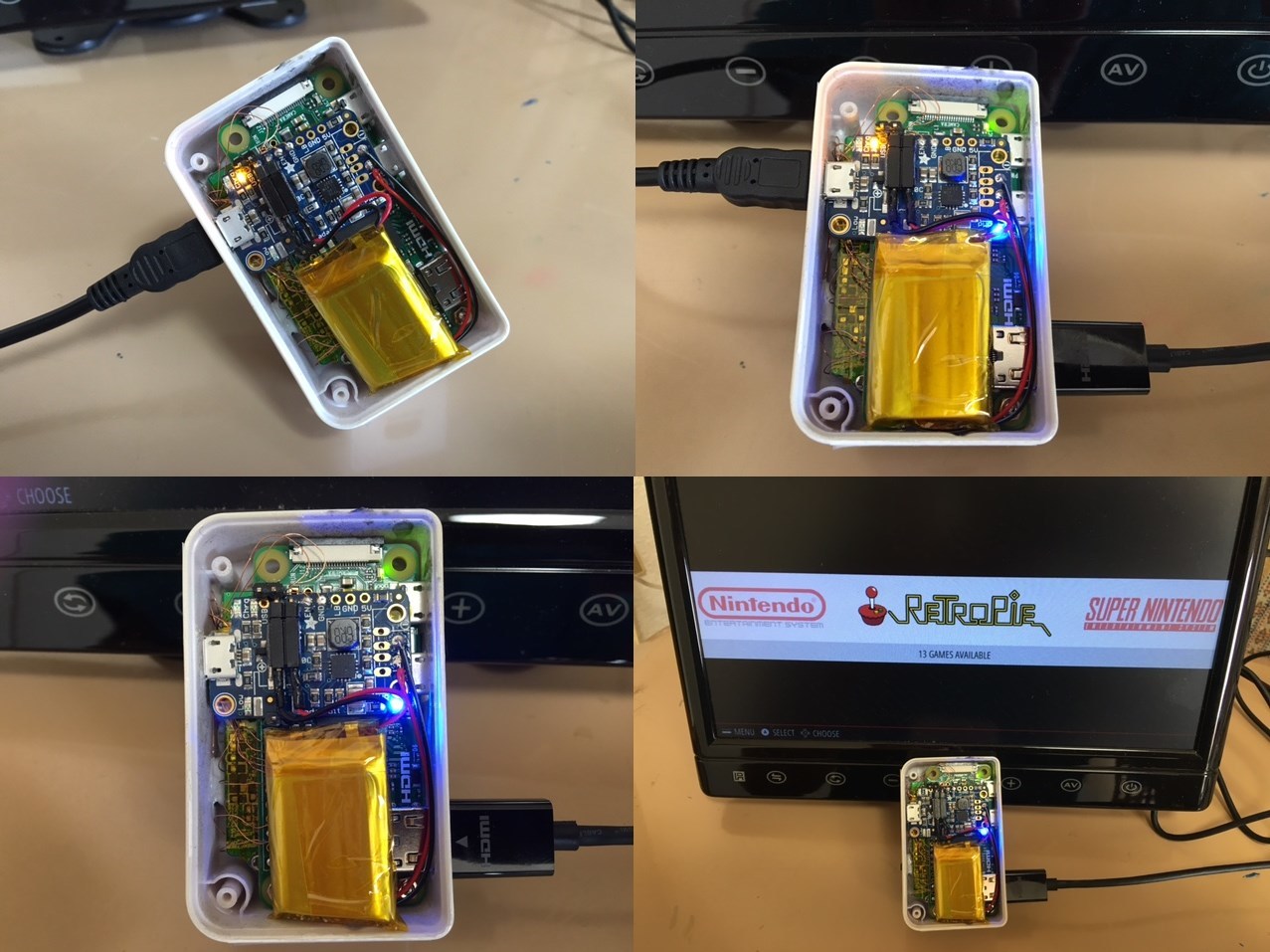

電池も収めて、バッテリー充電(LED橙)確認。
HDMI挿して、ラズパイZERO起動(LED緑)、昇圧基板(LED青)確認。

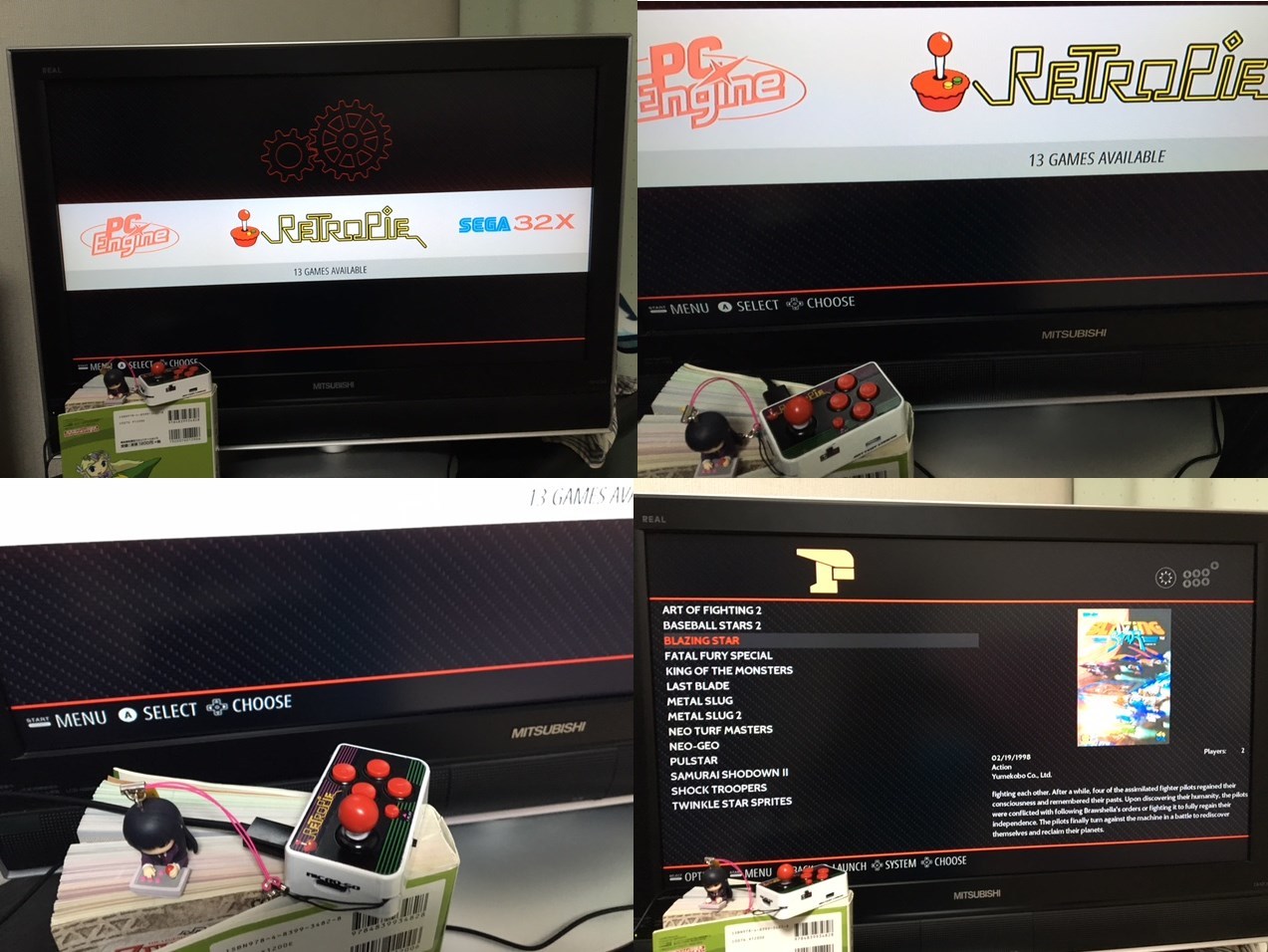

モニター画面確認。

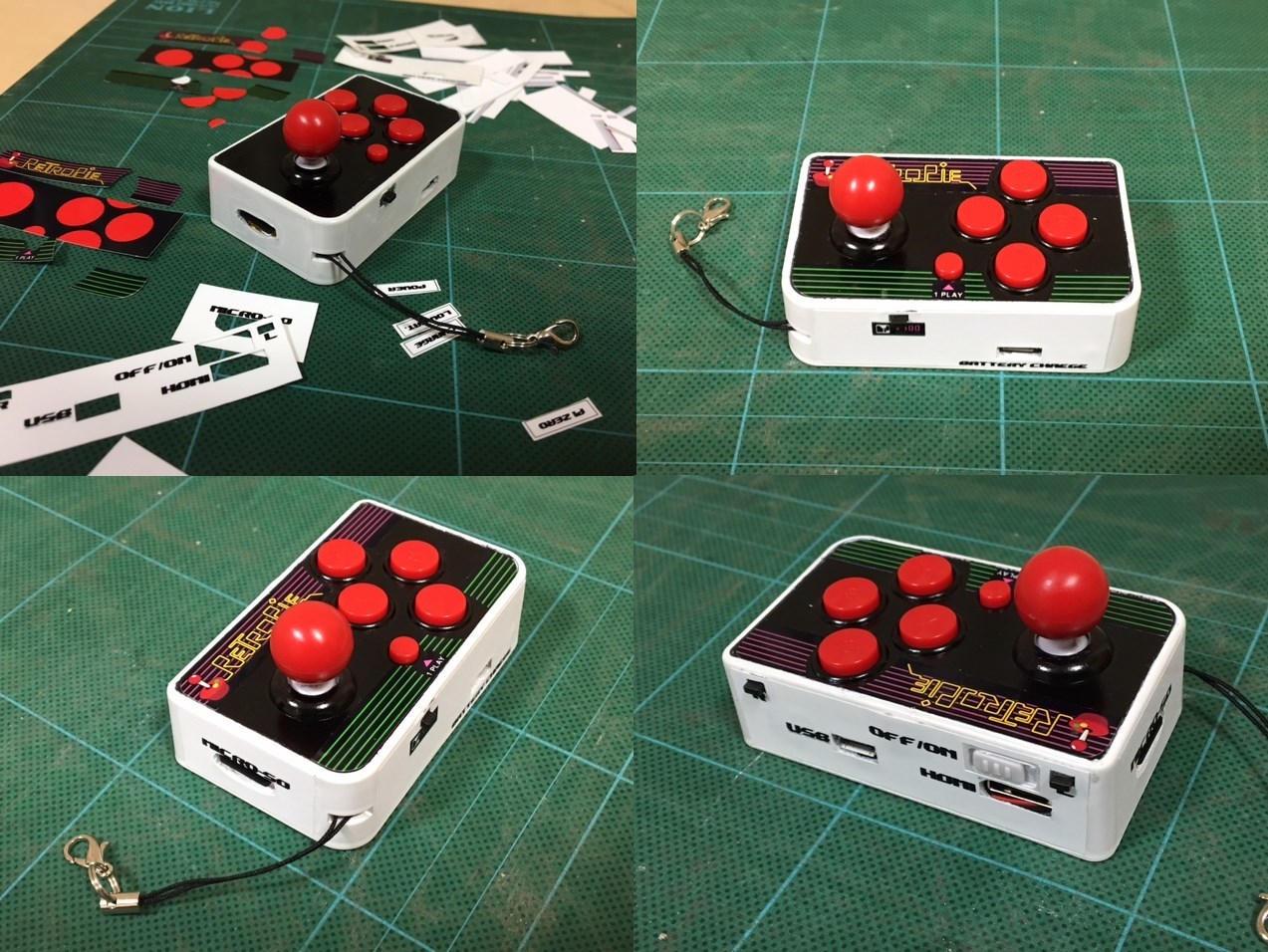

印刷シールを貼ってドレスアップ。(汚い部位を目隠し)

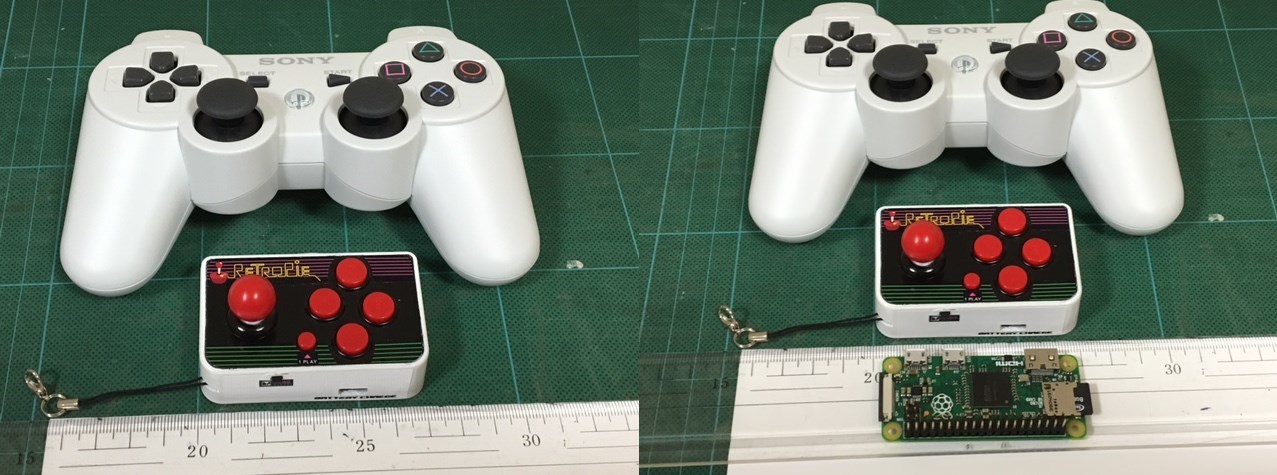

完成したので、あらためて大きさ確認。
キーチェーンだけあって、かなり小さい。

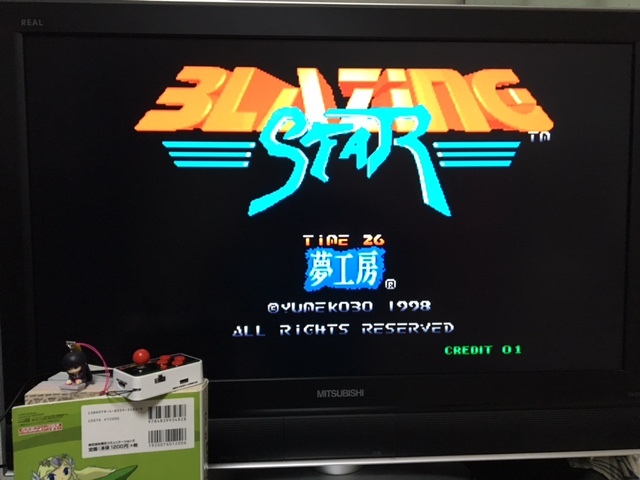

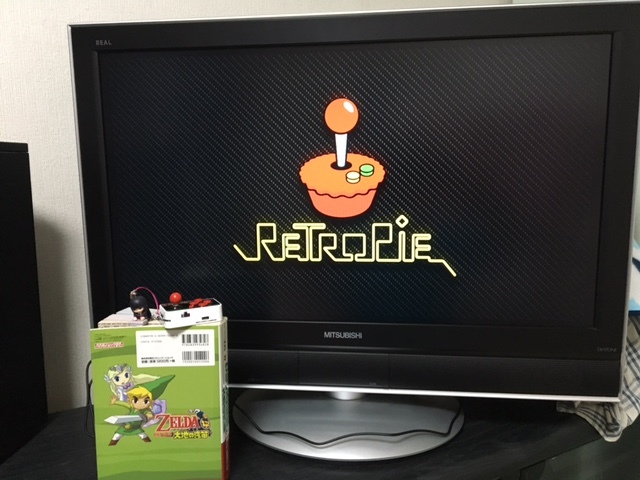

32インチテレビで動作確認。
最後は、キーチェーンものらしく、鍵束やバッグに付けて写真を撮ってみた。




ブログ書く時間があれば、ゲームボタンをGPIOで使う設定を書きたいと思ってます。
私は「Adafruit-Retrogame」を使ってます。
設定方法が以前と変わりまして、今回「あれ?前と違うやん。どうすればよい?」と苦労しました。
なんとか新しい設定方法もわかったので一安心です。
https://github.com/adafruit/Adafruit-Retrogame


更に、LCD SPIのGPIO接続の例、GPIO接続の音出しの例とか書きたいんだけど・・・
