デカビタ購入

しおんパパさん(@sions_papa)がデカビタで遊んでいるのを見るたびに欲しくなり、ついに購入してしまいました。

やっぱ製品はいいなぁー。あたりまえだけど完成度高いよなー。
今更、PSVitaTVだったんですが、非常に満足です。





しおんパパさんのマネをして、ラズパイを背負わせてみる。

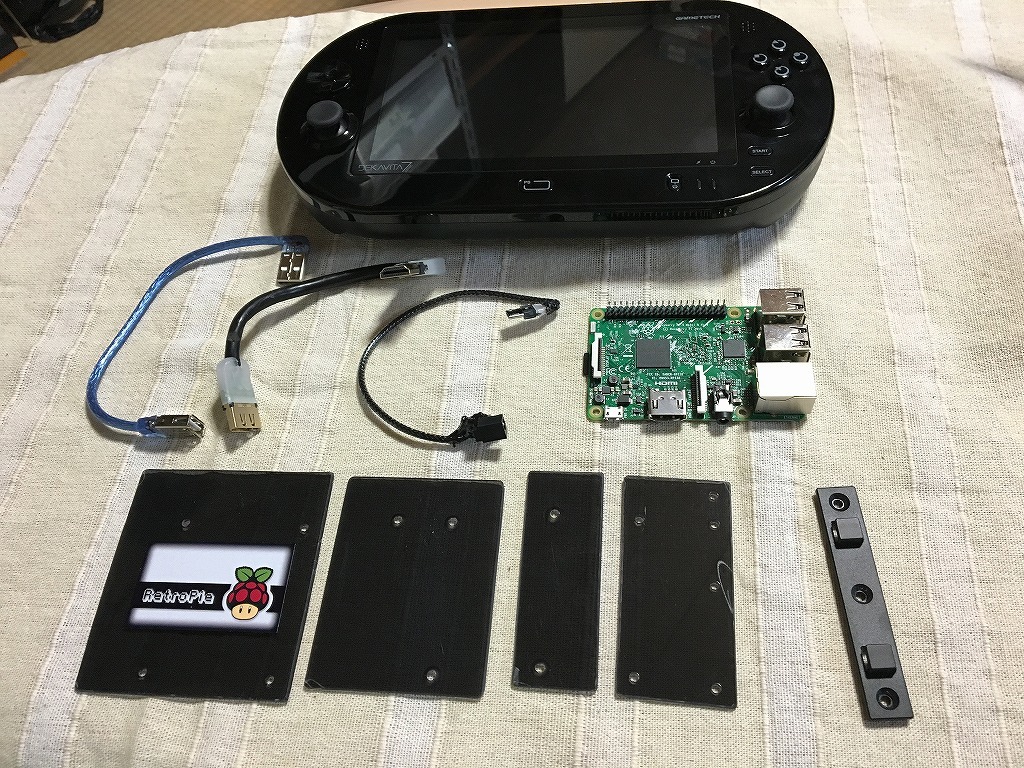

アクリル板をカッターでパキッと切って割る。

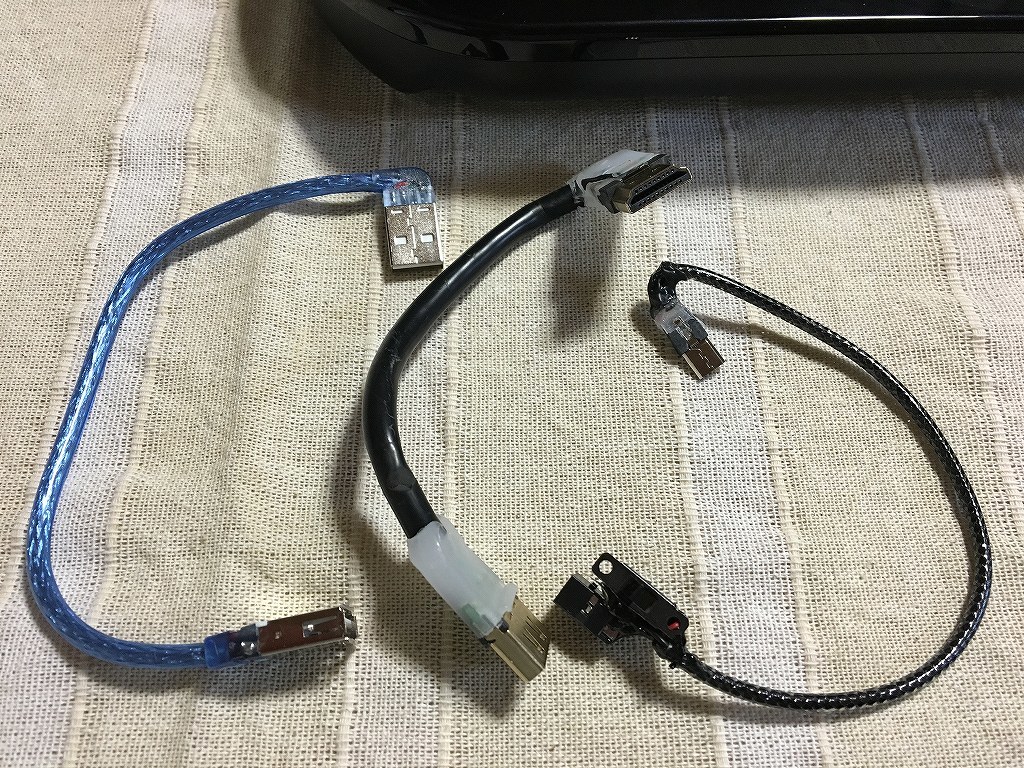

USBコードとHDMIコードは、挿込周辺を剥ぎ取った。
給電用MicroUSBコードは、電源ソケットとスイッチをはんだ付け。
給電にスイッチが無いとラズパイが接続と同時に起動してしますので、スイッチ必須です。

アクリル板重ね合わせる。

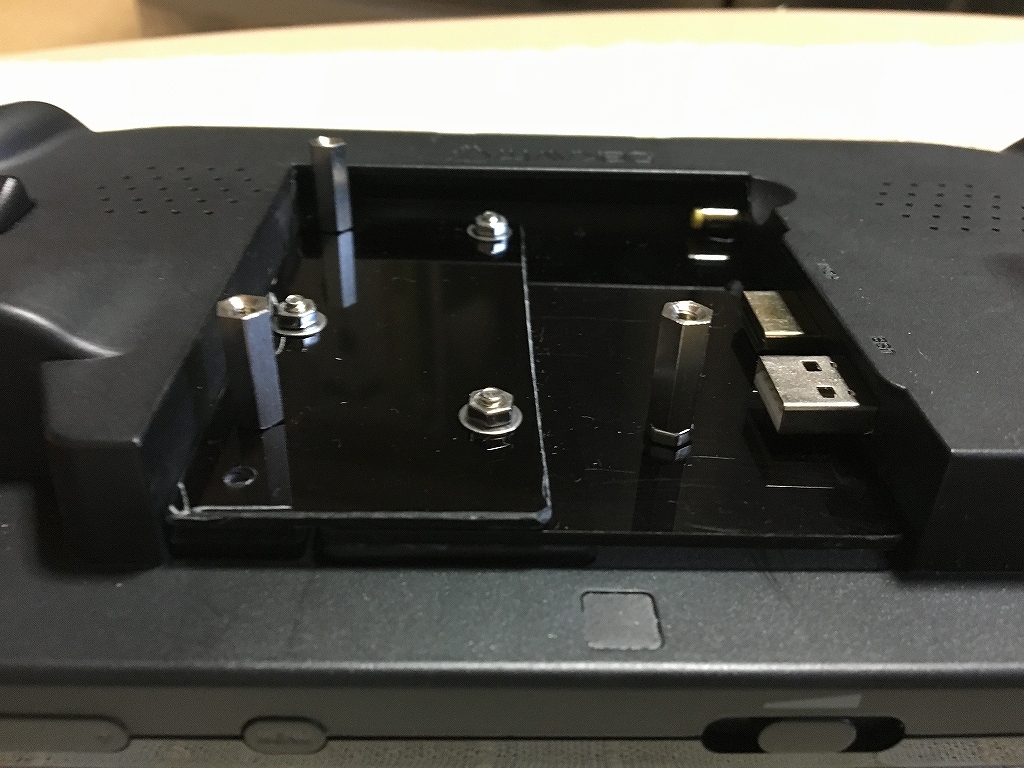

裏は、デカビタの固定引っ掛けを取り付け。

ちなみ収めるとこんな感じ。
片側は引っ掛け部で固定、もう片方は出っ張りコネクタの隙間に入れて強引に固定。

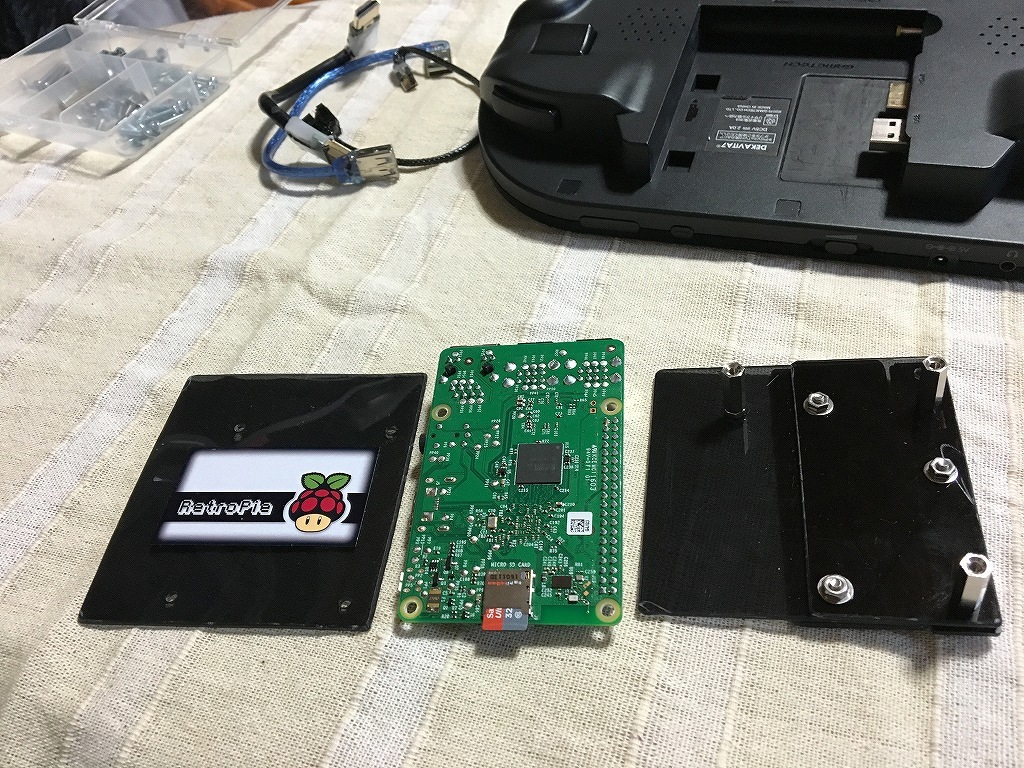

ボルト・ネジ・スペーサーで組み立て、完了。

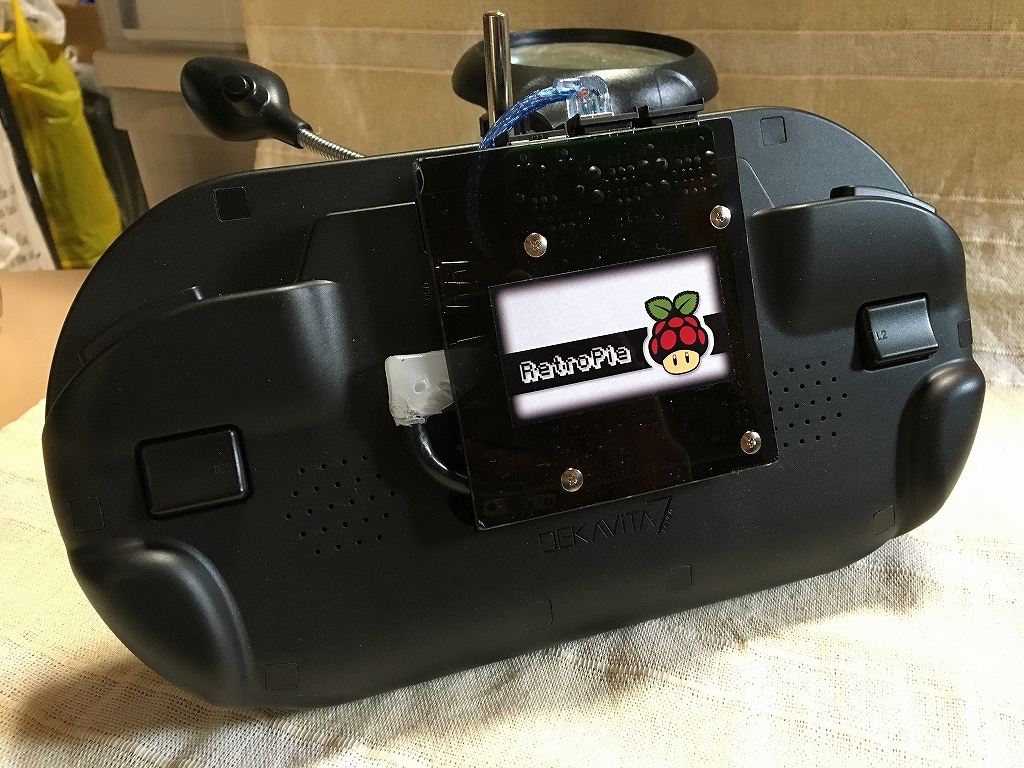

装着してみる。

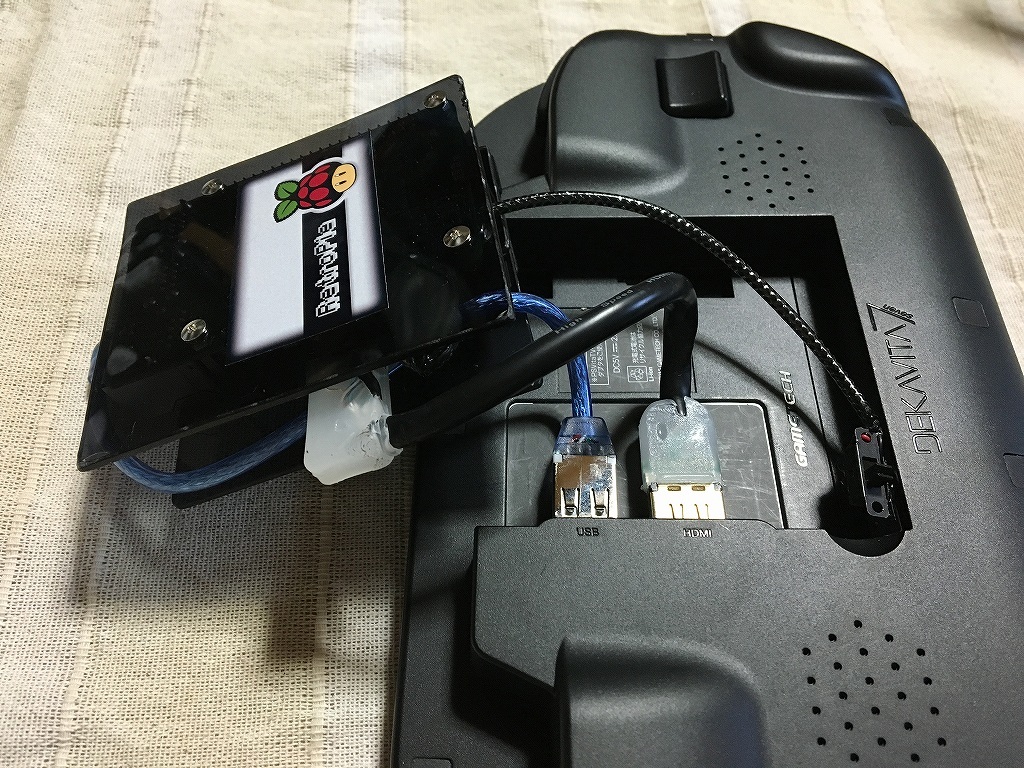

まずコード類をデカビタに接続。

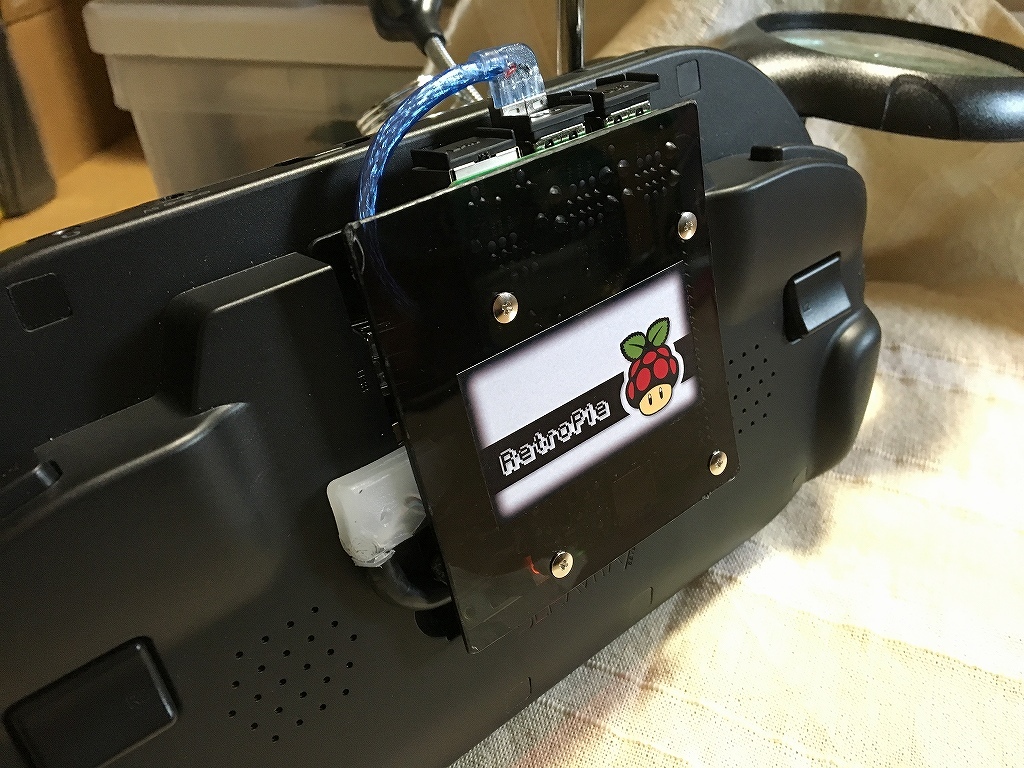

ラズパイ側も接続し、ラズパイを挿し込んで装着完了。

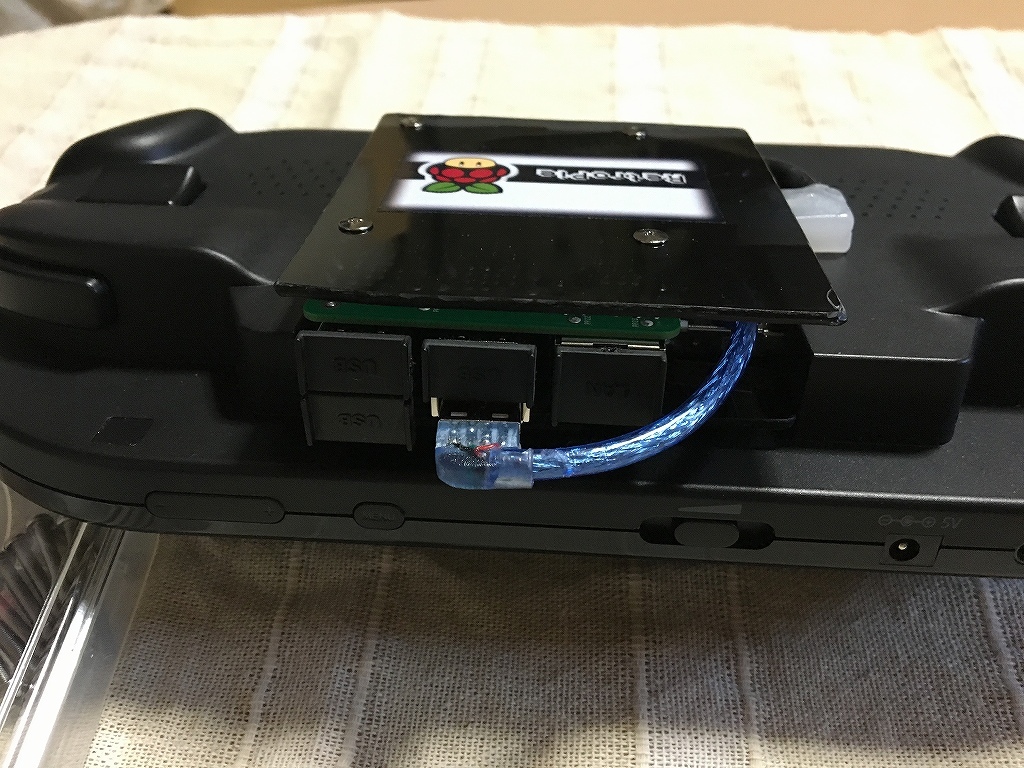

ちょっとデカビタより、厚みがはみ出しぎみですが、まぁOKです。
2段USB差込やLANコネクタ等を取っ払えばもっと薄く収める事が出来ますが、そこまでする必要ないかな。
ラズパイAが、ラズパイ3ぐらいに賢かったら、ラズパイAで組みたいところです。

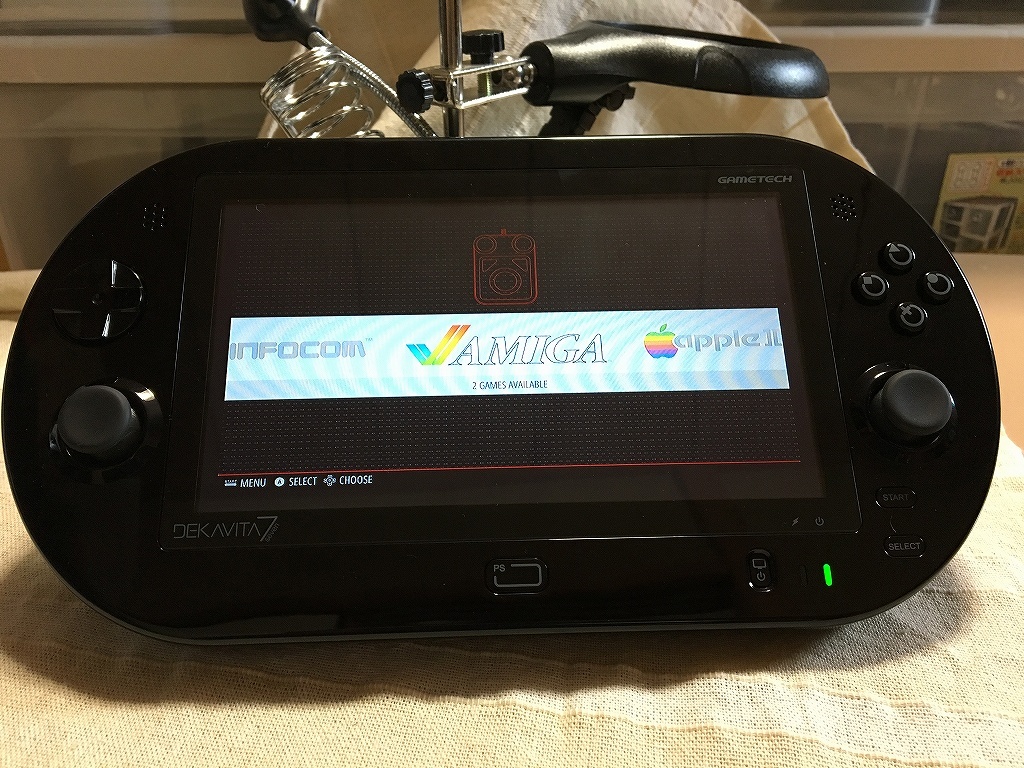

無事にデカビタから給電起動して満足です。
