SEGA CF BOX DIY その2

セガのCF BOXをはんだ付け作業無しでつくる




前回使用したSCSIケーブル50pinオス-オスの半分切断を使う

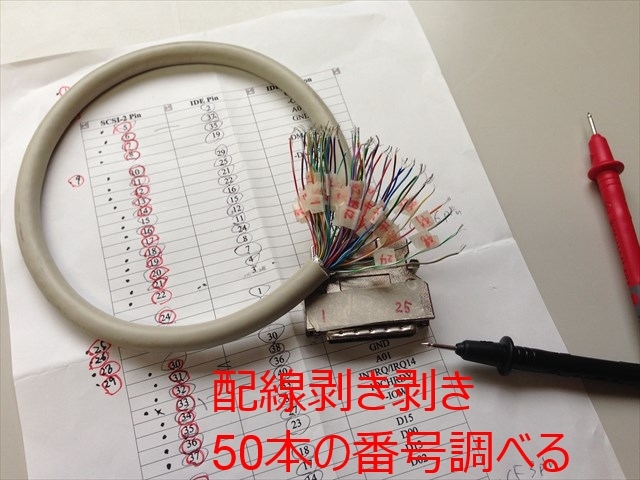

配線剥き、テスターで50本のピン番号調べる
調べ終わったら使用しない線は切断

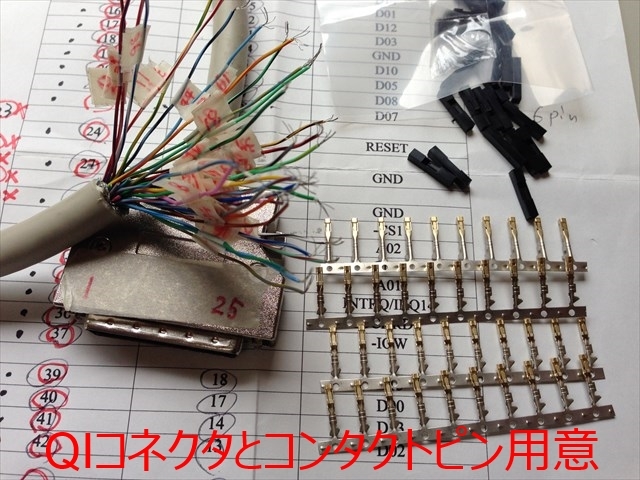

QIコネクタとコンタクトピン用意
数が多いのでそこそこの値段になってしまう


精密圧着ペンチでコンタクトピンを取付、コネクタにセットして完了
精密圧着ペンチ無いとコンタクトピン接続作業できない
私は持ってたからよいけどこれはは値段高いです

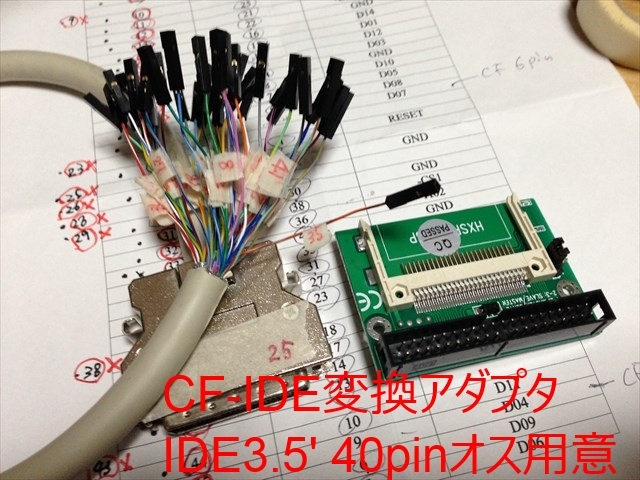

CF-IDE変換アダプタIDE3.5' 40pinオス用意

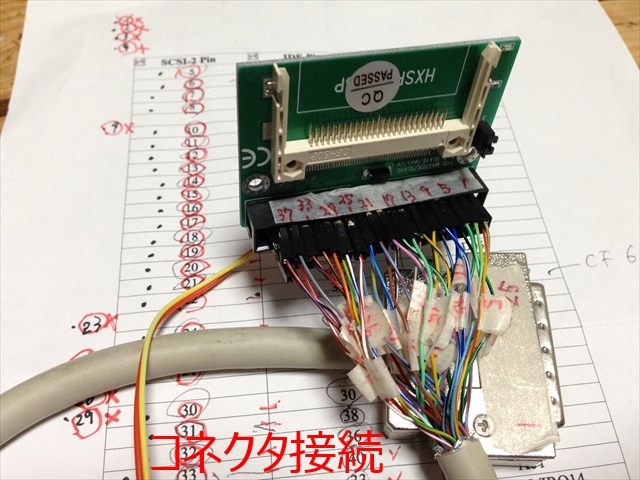

40pinオスにコネクタ接続する
かなりきつきつになる

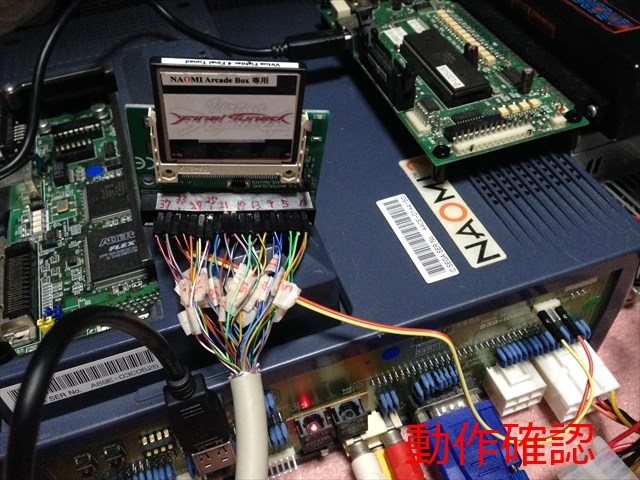

動作確認する
電源はNAOMI本体CN12から+5Vを得る

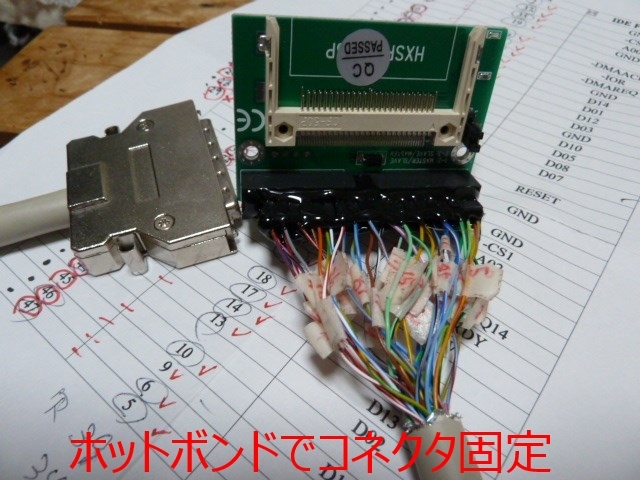

動作確認できたらホットボンドでコネクタ固定

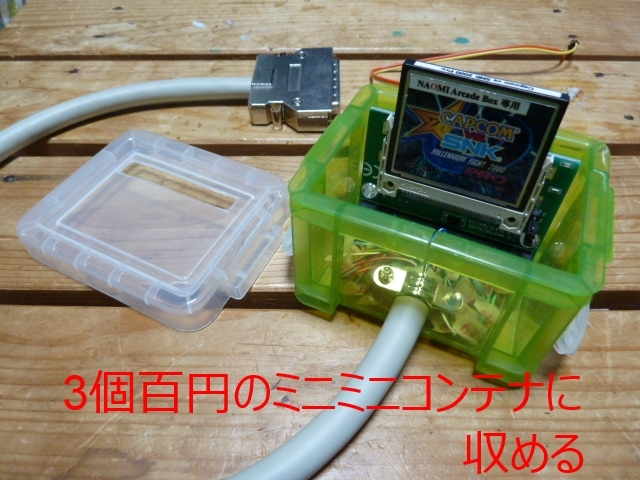

3個百円のミニコンテナを用意
基板固定とケーブルように穴開け加工し、プラスティックスペーサー・ネジ・ナットで収める

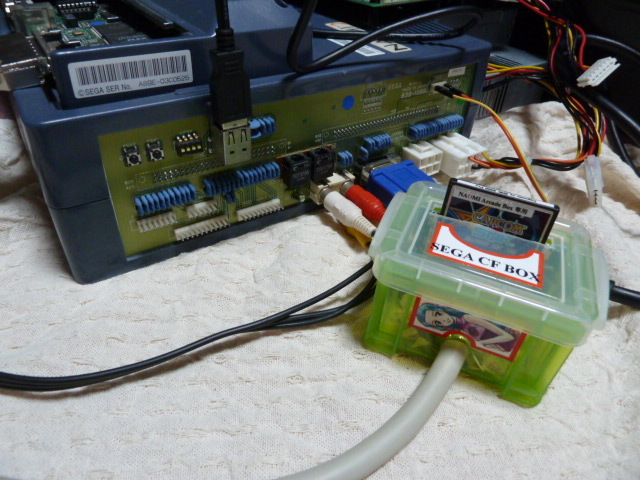

ぴったり収まるサイズだったので、ミニコンテナの選択はよかった

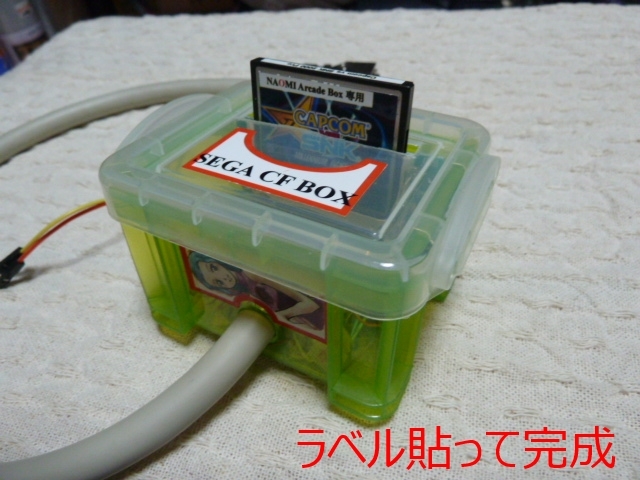

ラベル貼って完成
ちょっとラベルセンス悪いな~

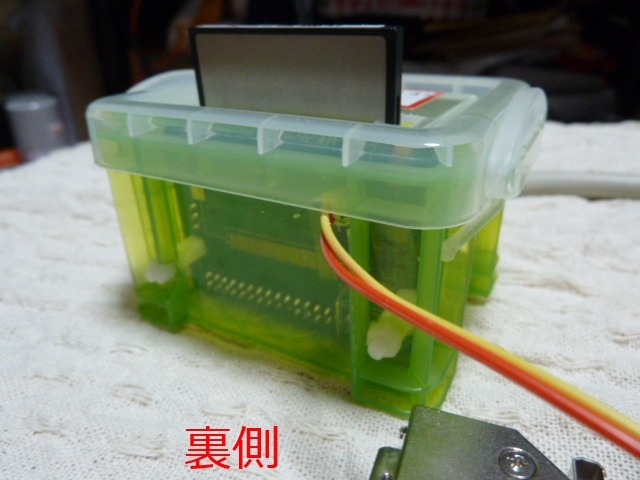

裏側から電源コード出してる

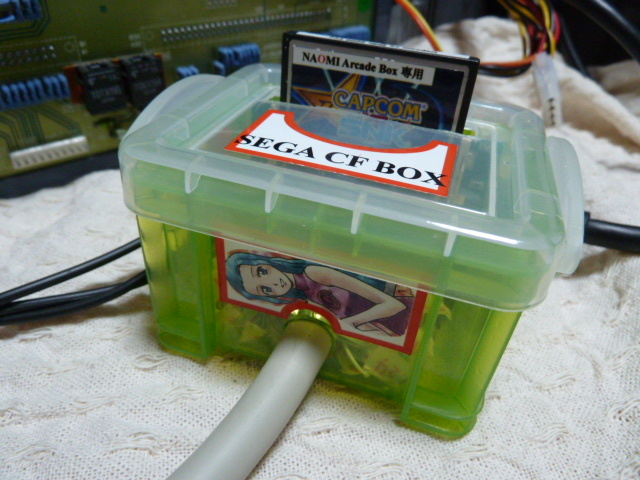

ミニコンテナはちっちゃかわいくてよいな


出費
・SCSIケーブル 580円の半分290円
・QIコネクタ 35*16円=560円
・QIコネクタ用コンタクトピン 35*10円=350円 +送料120円
・CF-IDE変換アダプタ 360円 +送料230円
・ミニコンテナ 108円の3分の1 36円
合計1,946円
工具やラベルシール等は新規購入無し、家にあるものでまかなえた

はんだ付け作業無しなら約2,000円でSEGA CF BOX作成可能でした
