GBA液晶画面向上委員会(その6)番外編

お盆前に注文したスペーサーが4日経っても届かない。
遅いなー。
しゃーないので、入手後ずーっと放置してたGBAのブツさわる事にした。

-----------------------------------------------

GBA液晶画面向上委員会の番外編です。
あまり利用価値がなさそうなので番外編です。
私自身、検証しただけでGBA本体に組み上げていません。






とりあえず検証用初代GBA本体の起動確認。



-----------------------------------------

過去、記事にしたバックライト液晶に交換。
変換コネクタ

接続
綺麗に映ります

---------------------------------------------

初代GBA本体をフロントライト化します。
GBA-SP本体のフロントライト液晶を利用。
専用の変換コネクタを利用。

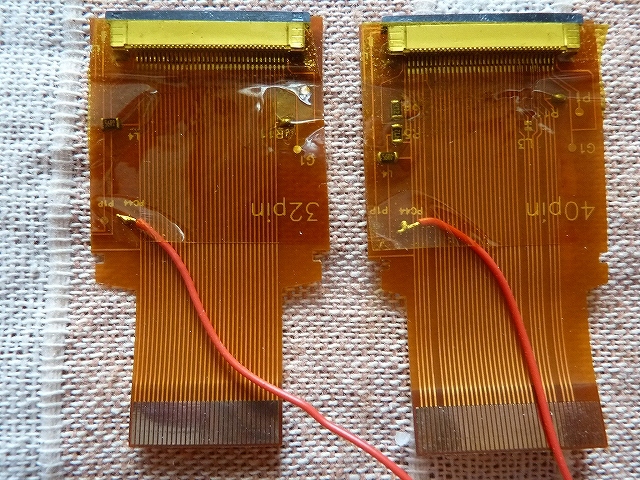

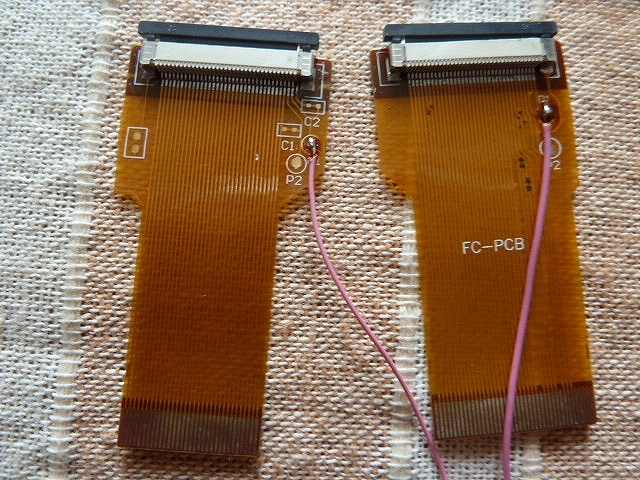

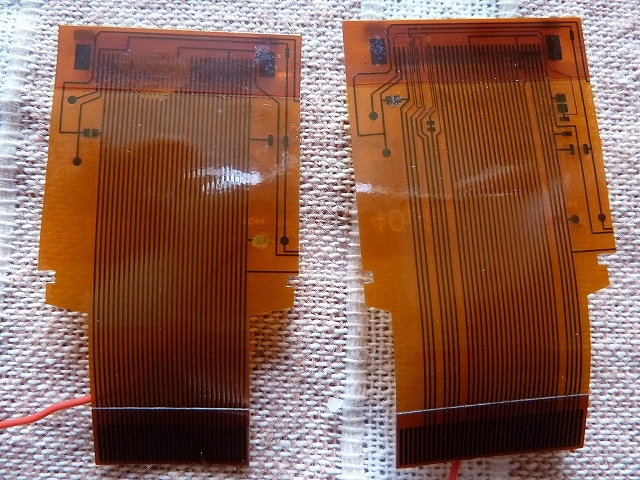

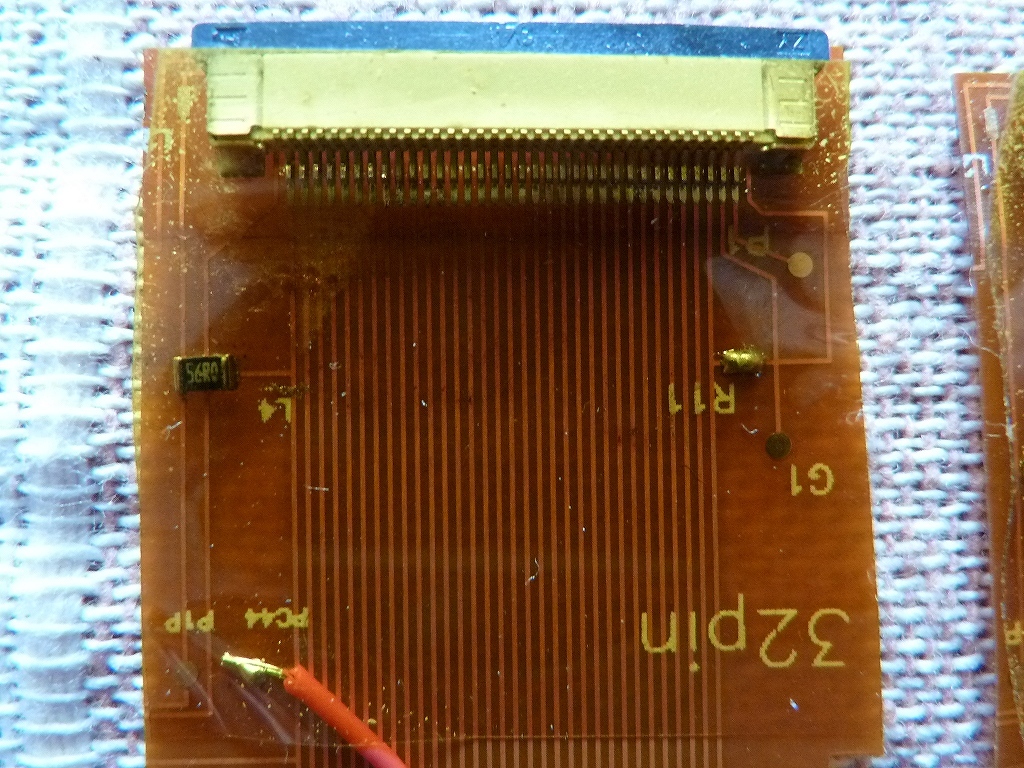

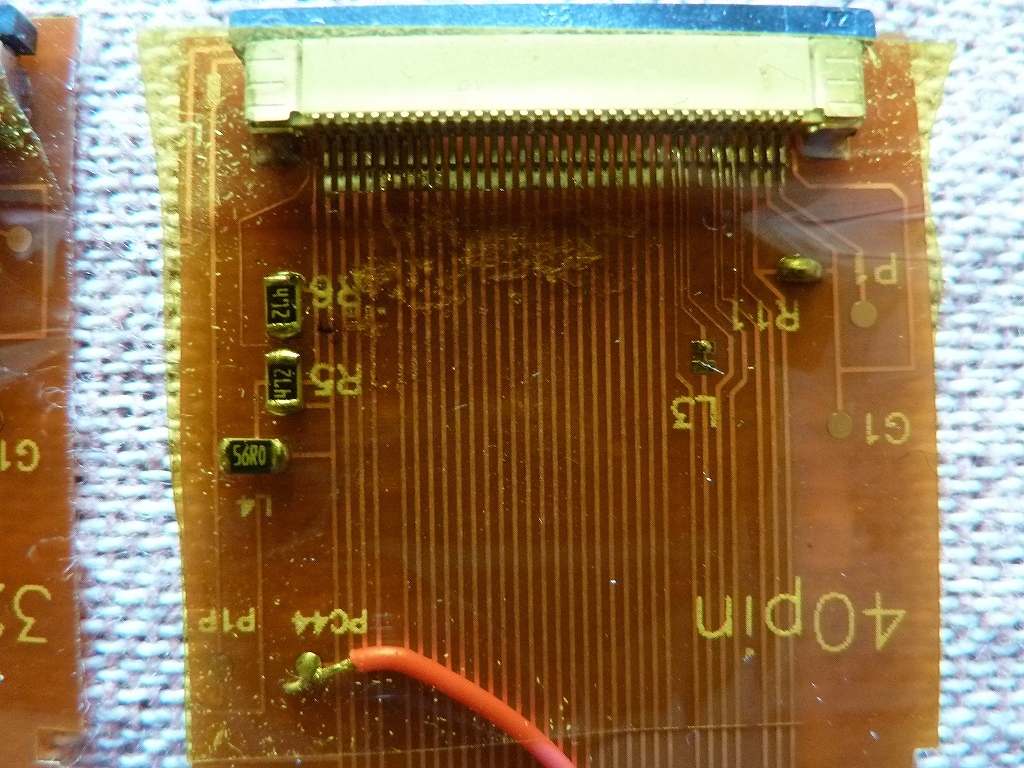

変換コネクタ(32ピン用、40ピン用)


初代GBA本体<==>変換コネクタ<==>フロントライト液晶

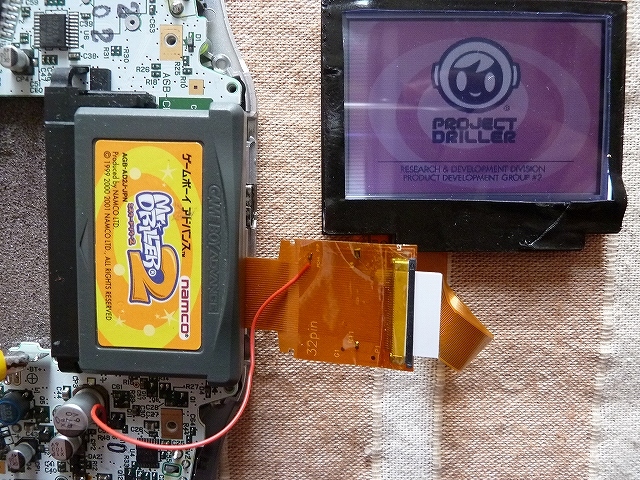

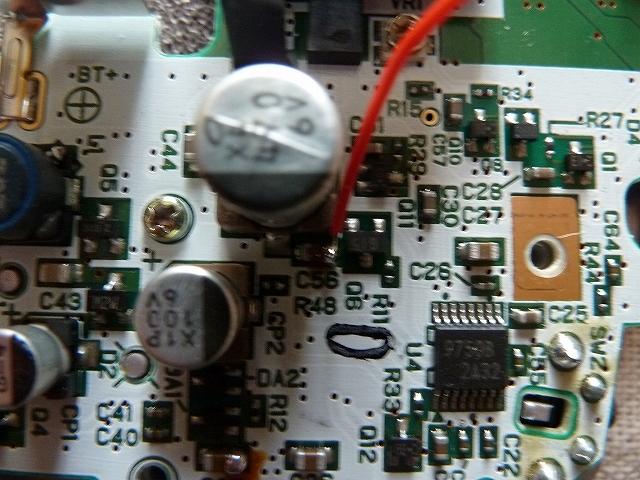

C56の上から電源配線

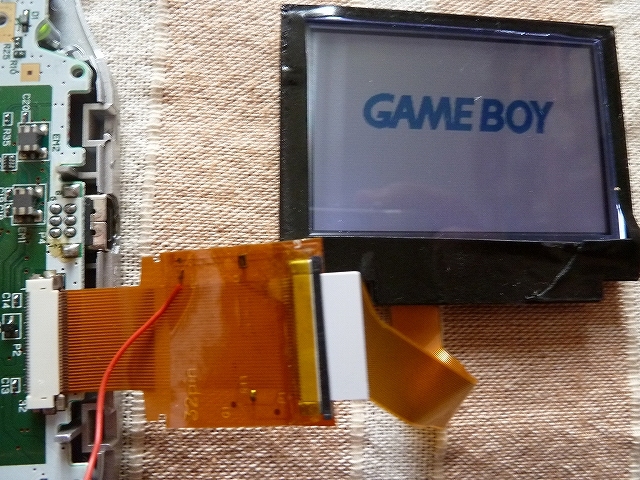

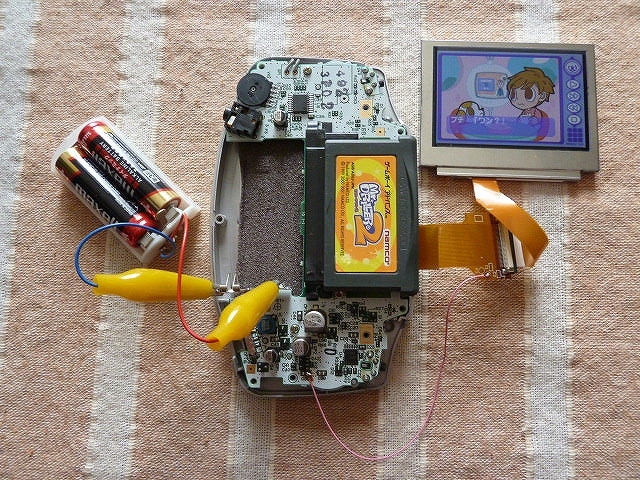

フロントライト液晶で映りました。



---------------------------------------------

GBA-SP(フロントライト)本体に、初代GBA本体のLCD液晶を使う。
専用の変換コネクタを利用。

液晶画面は向上しません、降下です。
故障してもそのままフロントライト液晶の交換でいいやん と思ってしまいます。

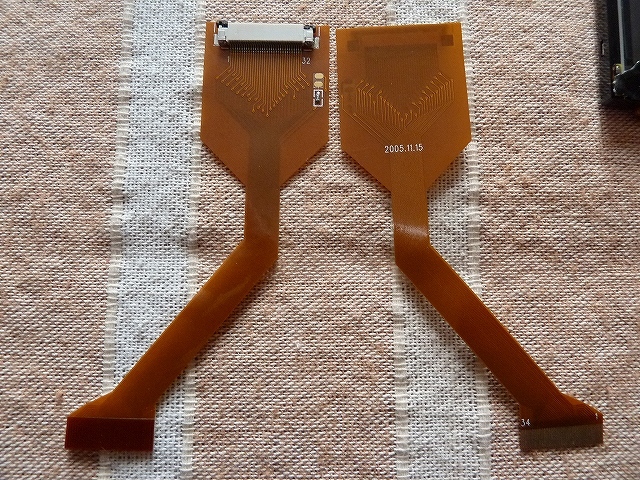

変換コネクタのシルク日時は「2005.11.15」です。
10年前ならフロントライト液晶の価格や入手性から需要があったのかも?

もしかしたら、私使い方を間違ってるのかもしれません。
別の汎用液晶をGBA-SP用に用いるためとか(たぶん違う)。

とりあえず検証用GBA-SP本体の起動確認。


変換コネクタ

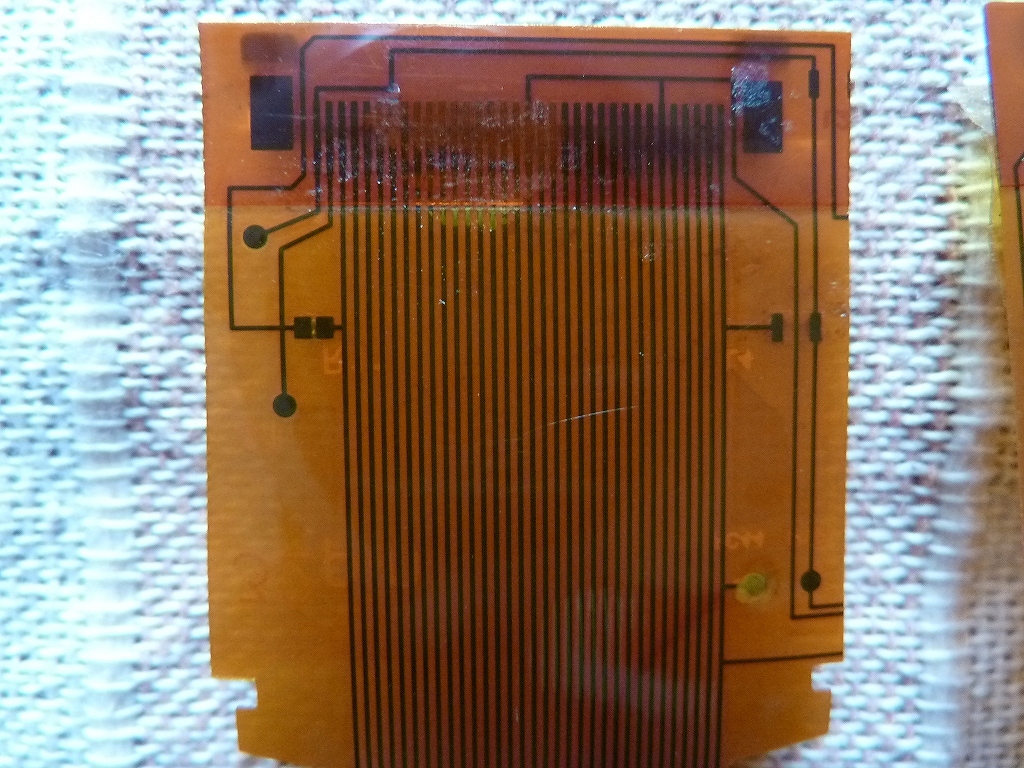

右側にある抵抗とジャンパー(?) 33pinと34pinが利用されてない?
単にピン番号の左右順序を入れ替えてるだけのような。

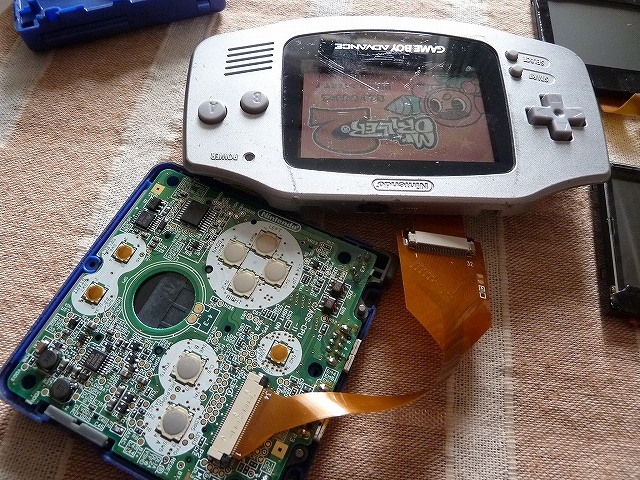

GBA-SP本体にコネクタつなげます。


初代GBA本体のLCD液晶を外すの面倒だったのでそのまま接続してます。


電源オンでゲーム映りました。


------------------------------------------------

とりあえず放置してた物をブログ記事に出来たので、一安心と言ったところです。


Commented by シグ at 2016-01-28 22:34 x
フロントライト液晶の変換ケーブルは何処から入手できるのでしょうか?
Commented by あやすけ at 2016-01-28 23:50 x
taobaoで入手しました。
Commented by シグ at 2016-01-31 23:08 x
御回答頂き有難う御座いましたm(_ _)m
Commented by とんでんどん at 2016-03-02 02:05 x
大量に出回っているDSのジャンクから液晶抜いてGBAに転用出来ないもんかな〜とながめてます。
全然知識が無い人間にはむりっぽい…
Commented by あやすけ at 2016-03-03 21:58 x
DSの液晶をGBAに流用できるとよいですね。
残念ながら今のところ私はその方法を知りません。
Commented by とんでんどん at 2016-03-18 00:48 x
検索してたらGBASPにDS液晶移植成功している人のサイトがあったみたいなんですが、リンク先は閉鎖されてて確認が出来ませんでした。真偽も不明。それ以外ではまだ成功者が発見出来ませんでした。(でもリンク先が2つあったんで、何かしらの方法はあるのでしょうね。また探してみて報告します。)
Commented by あやすけ at 2016-03-18 10:32 x
情報ありがとうございます。
私もGBA-SPにDS液晶移植の情報を今年1月にキャッチしたのですが詳しい内容まで入手できてません。
・昨年には既にある情報のようです。
・移植後の色合い(?)が悪いとかで完全移植ではないらしい
知ってるのはこのぐらいです。
詳しい情報入手したら実践してブログ記事に書くつもりではいますが、2か月以上も進展が無いままです。
