NAOMI Arcade Box その6

NET BOOT
パソコンからゲームイメージを転送してゲーム起動です。



まずは転送するゲームイメージ作成します。

NAOMI GD-ROMからファイル吸出しします。
ドリームキャストと同じ方法で吸出しできます。
今回はjj1odmさんの「SD Card interface for DC Serial」と「Dreamcast SD Rip」で行います。
写真では全部吸い出してますが、今回必要なのは「track03.bin」のみです。

DESキー吸出しします。
各GD-ROMに付属するセキュリティーチップ(DESキー)を調べます。
Naomi_security_key_dumper(Naomi_security_key_dumper.rar)を作成します。
スタンドアローンの基板です、USBは電源供給してるだけです。
LCDに表示されたキーをめもします。

パソコンに、track03.binをコピーします。
nullDC-Naomi_103.rarを解凍し、gdrom2rom.exeを配置します。

コマンド打ちます。
gdrom2rom track03.bin DESキー 生成ファイル名 "ゲーム名"
例)gdrom2rom track03.bin XXXXXXXXXXXXXXXX lupin.bin "lupin"
ファイル名もゲーム名も任意です。

lupin.bin生成されます。
このファイルが転送するファイルです。

NAOMI本体側の準備
・LAN端子あるDIMMボード
・NET BOOTセキュリティチップ(DIMMボートのDESキーです)
  海外とかで売っている特殊な物です。

DIMMボードをNET BOOT用に切り替えます。

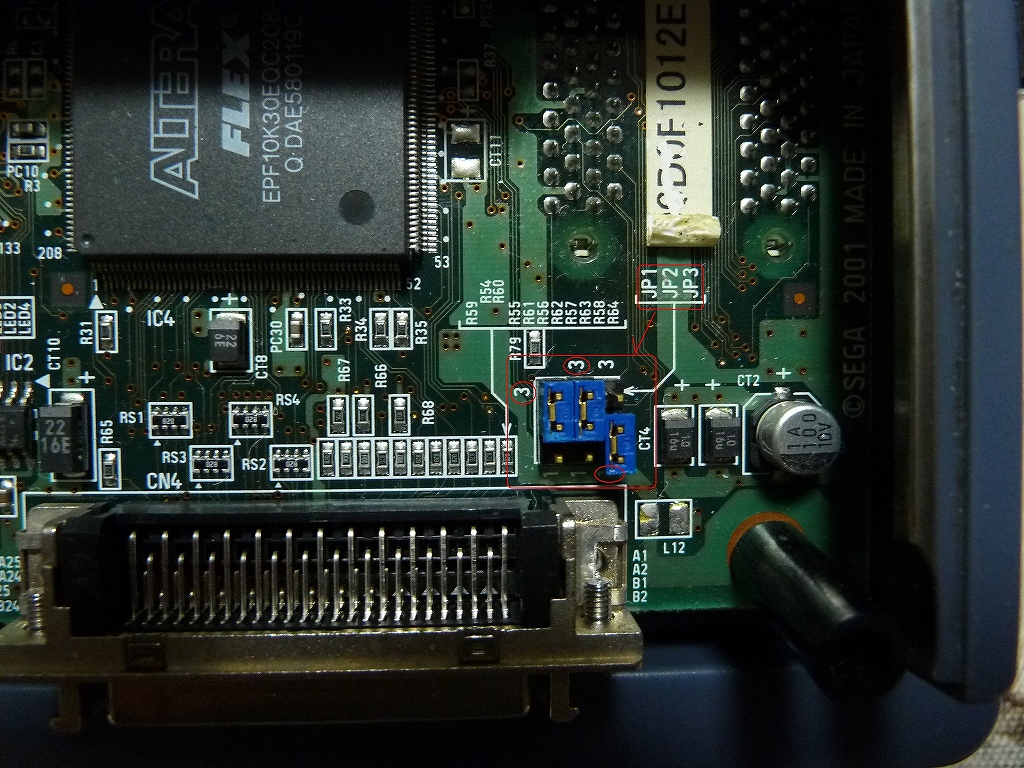

JP1,JP2,JP3のシャンパーを以下のようにします。
 JP1 [1,2],3
 JP2 [1,2],3
 JP3 1,[2,3]

NAOMIを起動させます。
TESTボタンを押して、SYSTEM MENUにします。

DIMM BOARD TESTを選択するとファームウェアのバージョンと状況がわかります。
DIMMボートのファームウェアバージョンがかなり古いとNET BOOT出来ないらしいです。
公式DIMMボートの最終ファームウェアバージョンは4.01です。
この画像では、4.02と表示してますが気にしないでください。

SYSTEM MENUに戻り、
NETWORK SETTINGを選択します。
NETWORK TYPEで、ETHERを選択します。

SET IP ADDRESSを選択し、IP ADDRESS及びNET MASKを入力します。
入力するのはこのNAOMIに割り当てられたアドレスです。

NETWORK TESTで問題ないか確認します。

パソコンの転送準備
TransferGame.exeでコマンド打てば転送できますが、
netBootGUIやNaomiUploadの便利なGUIツールを使用します。

今回はNaomiUploadを使います。
NaomiUpload.rarを解凍し、任意フォルダを作成します。

フォルダにゲームイメージを配置します。

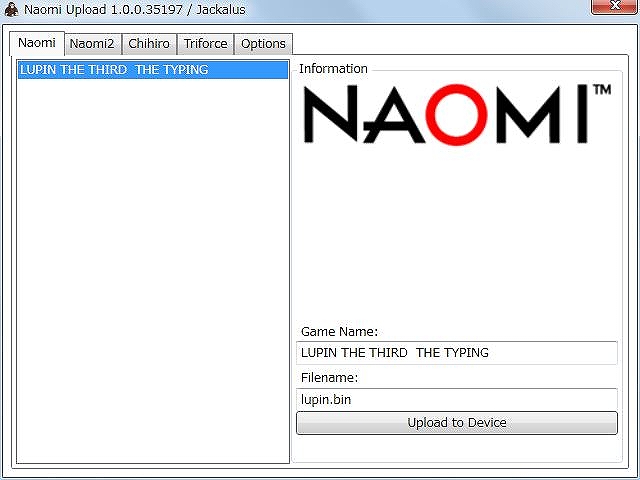

NaomiUpload.exe起動します。
option設定で先ほどの任意フォルダ指定とNAOMI本体のIPアドレス入力します。
optionの項目は全て埋めます、空白だとエラーになります。
入力が終わったら、Saveをクリックします。

NAOMIタグ選択すると、
左側にゲーム名が表示されているはずです。
右下には、ゲーム名とファイル名が表示されているはずです。

右側のInfomation画像を表示するには、任意フォルダに画像を入れます。
ゲームイメージと同じ名前をつけます。
例えば、lupin.binの画像は、lupin.bin.pngの名前にします。(jpgでもOK)

全ての準備が完了したらNET BOOTしてみます。
NAOMI電源入れます。
メモリーを自動でチェックし始めます。
チェック中に、パソコンのNaomiUploadからゲームを選択し、Upload to Deviceをクリックします。
NAOMI画面が「NOW LOADING・・・」になります。
読み込みが終わると、再び自動でメモリーチェックになります。
問題なければこの後ゲームが起動して遊べます。
