NAOMI Arcade Box その5

ちょい足しあれこれ

NAOMI構成にちょい足しして、利便性をアップ



・TEST&SERVICEスイッチ
マザーボードにスイッチ付いてますが、JAMMAからケーブル引き出します。
筐体に組み込んだりすると押し難くなるので引出します。

・6ボタン追加
JAMMAからは5ボタンまでしか使えません。

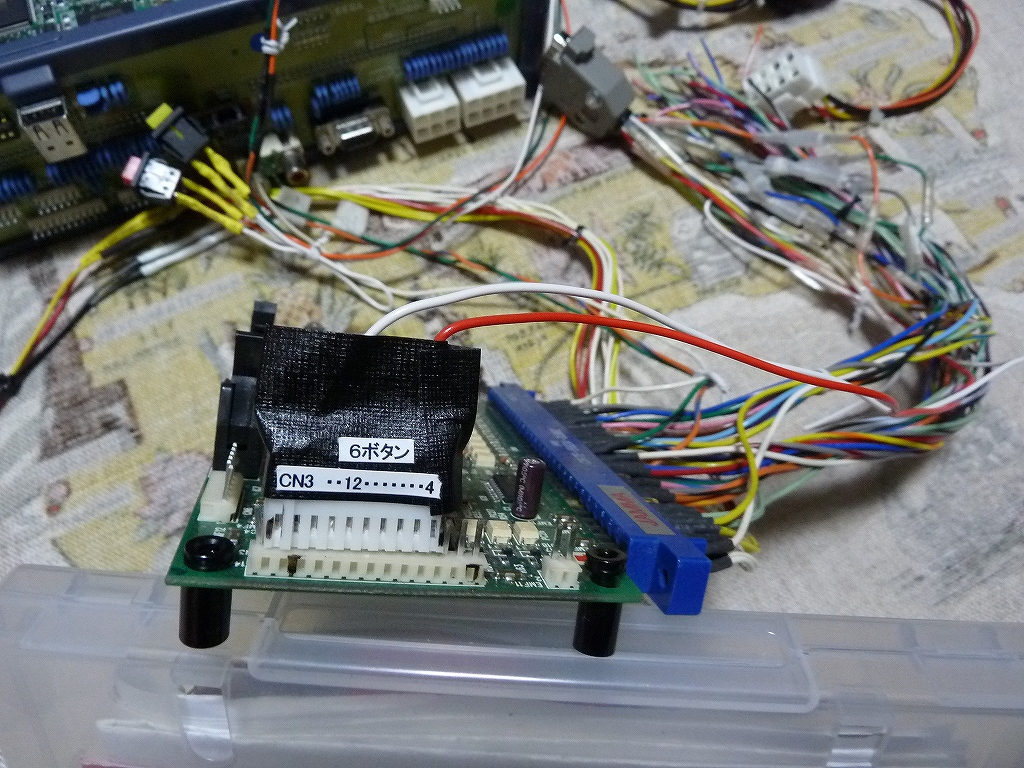

I/OボードのCN3から1プレイヤーの6ボタンを引出します。
6ボタン仕様の格ゲーとかに利用します。
写真はコネクタのピン数足らずのソケットで代用してます。

・コントローラー接続

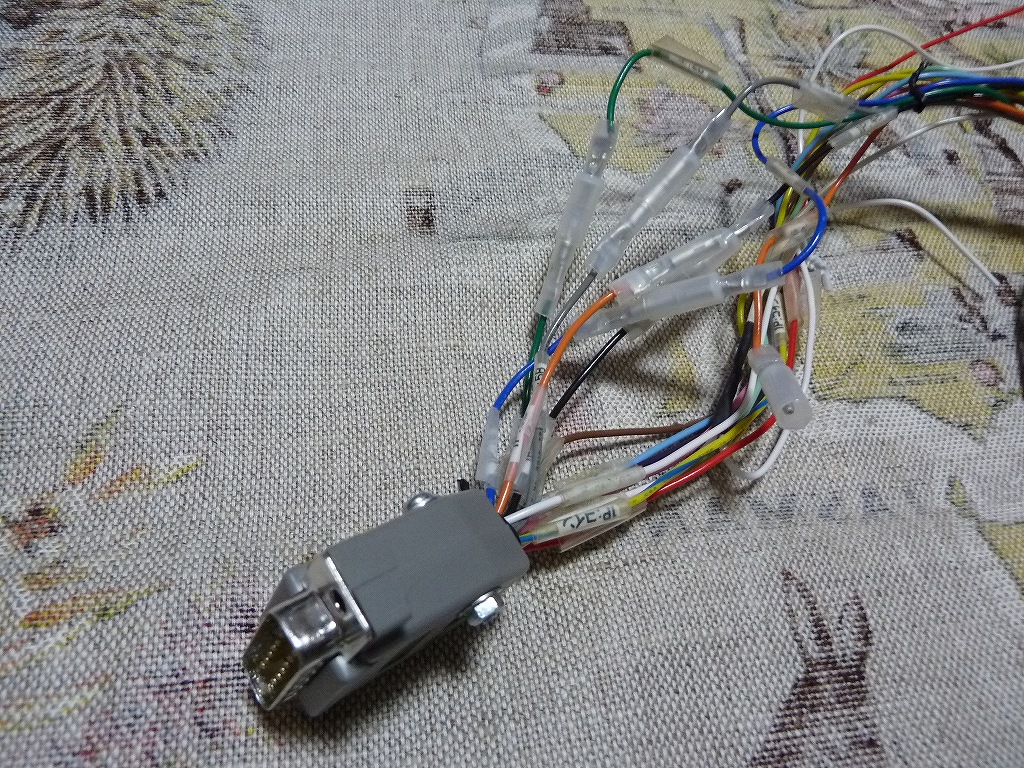

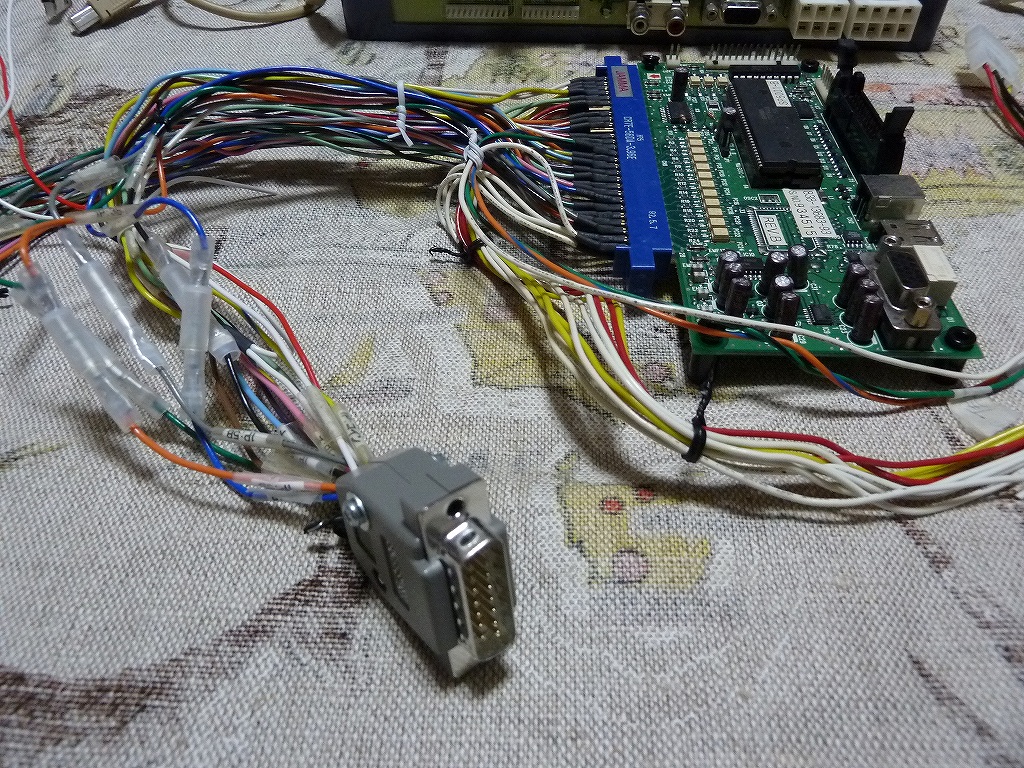

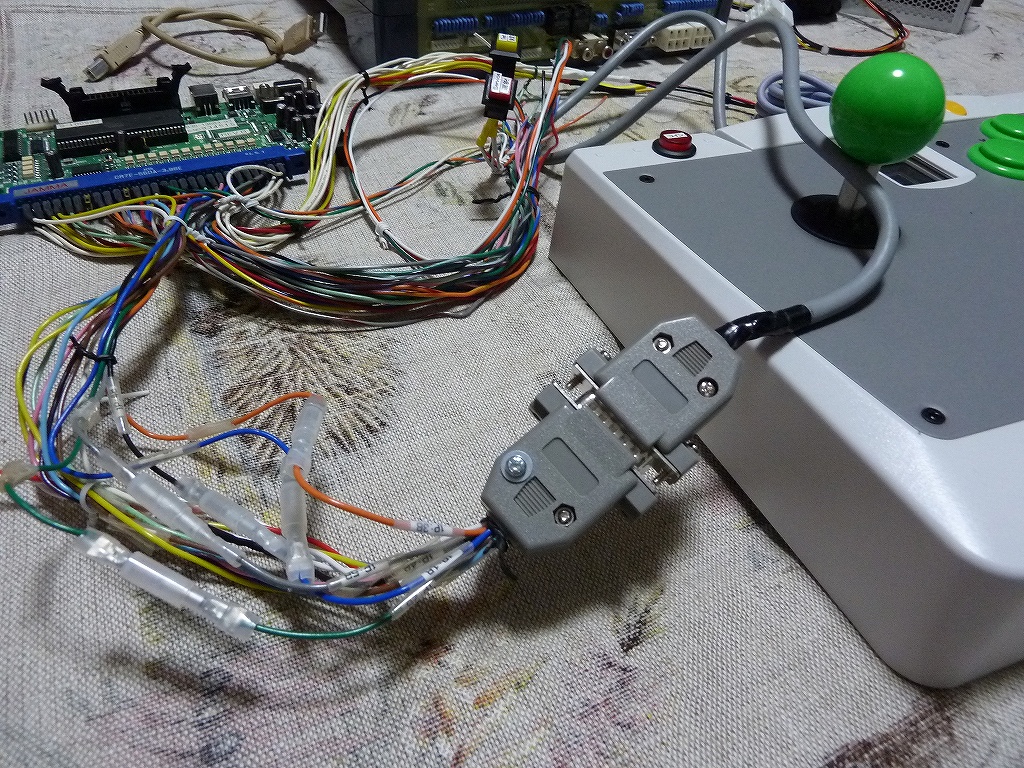

JAMMAとコントローラーの接続はD-sub15ピンにしています。
ネオジオコントローラーもD-sub15なので接続して使えます。
よって、ネオジオコントローラーのピンアサインに準じて作ってます。
セレクト(コイン)、スタート、上下左右、1&2&3&4&5ボタン、+5V、GNDこれで13ピン。
6ボタンと6ボタンのGNDで合計15ピンです。

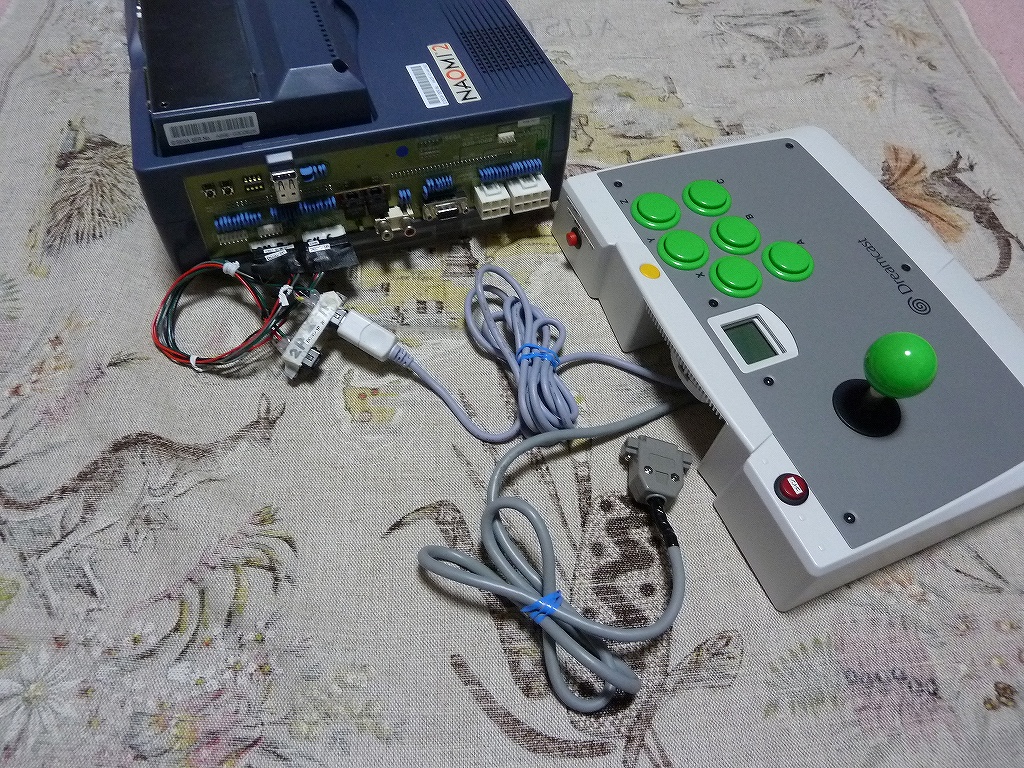

コントローラーをJAMMAとドリキャスとの両方で使えるようにしています。
6ボタンはそのままの配線では切替できません。

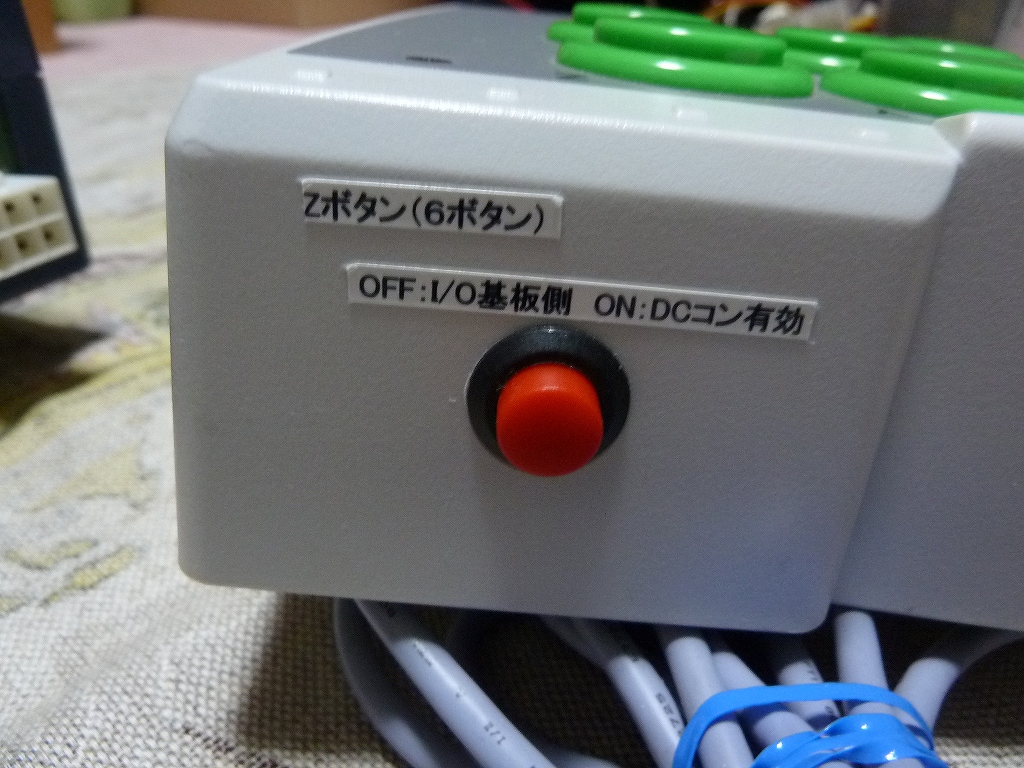

よって切替ボタンを増設しています。

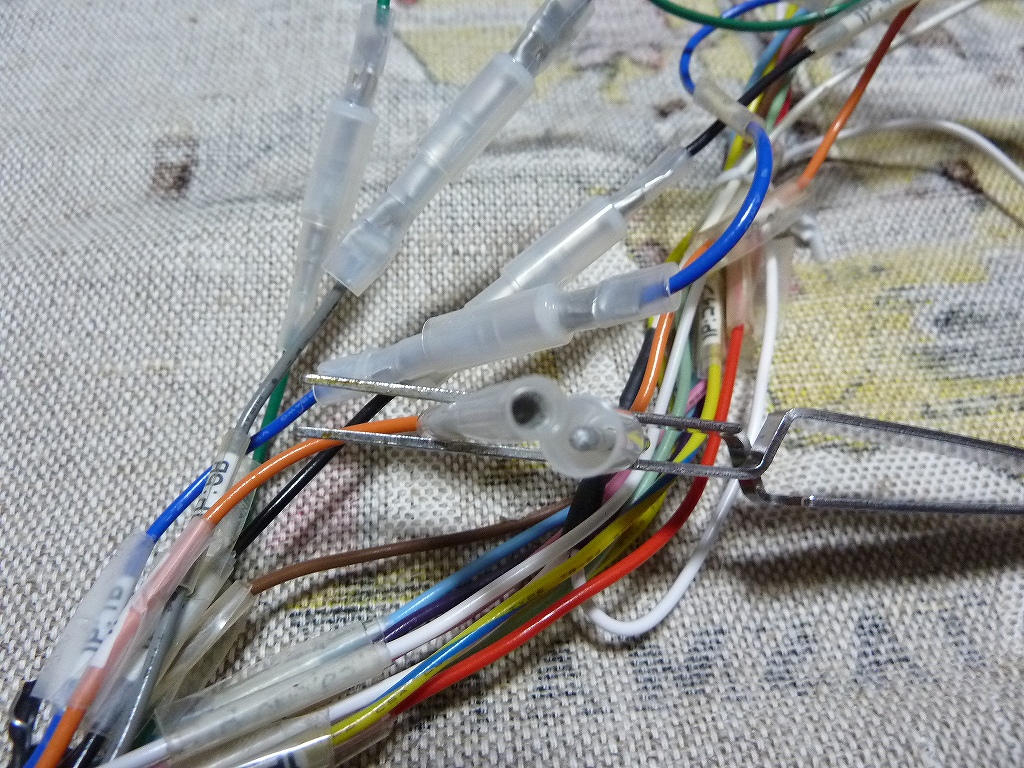

1~5ボタンのケーブルは途中でギボシ端子接続しています。
ボタン位置の設定を端子接続切替で対応させています。
家庭用ゲームと違い、アーケードではボタン配置設定はありません。
自作ボタン変更機器を増設してる方も見たことありますが、そういうものが販売されてるのかは知りません。

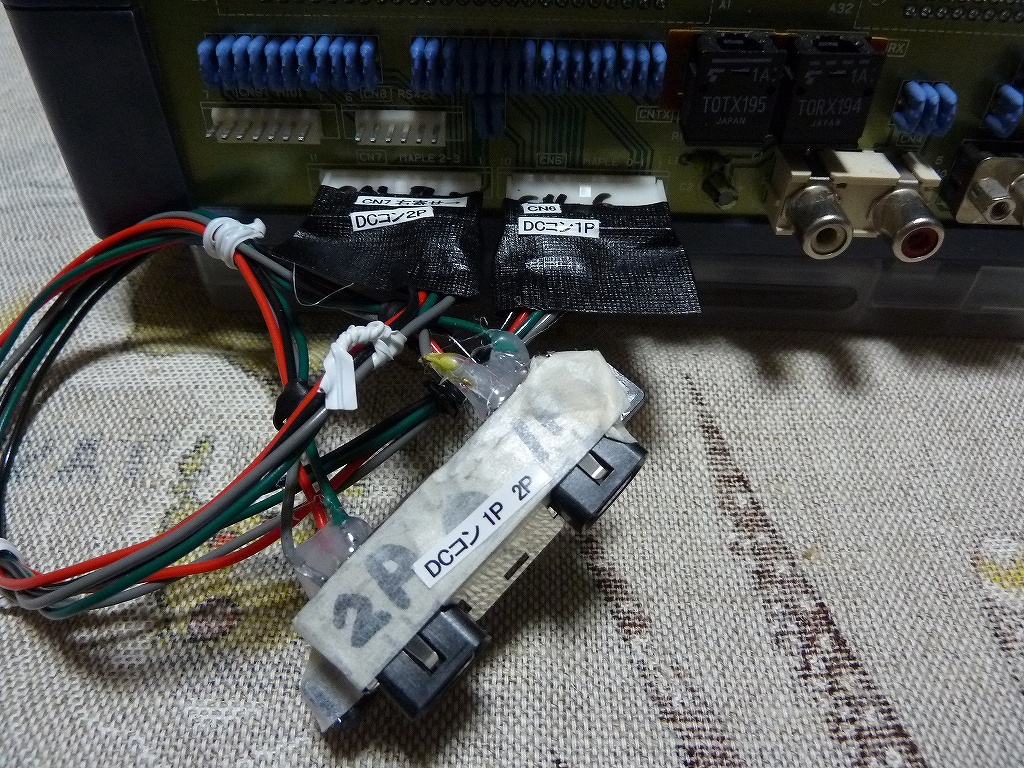

・ドリキャスコントローラー差込口

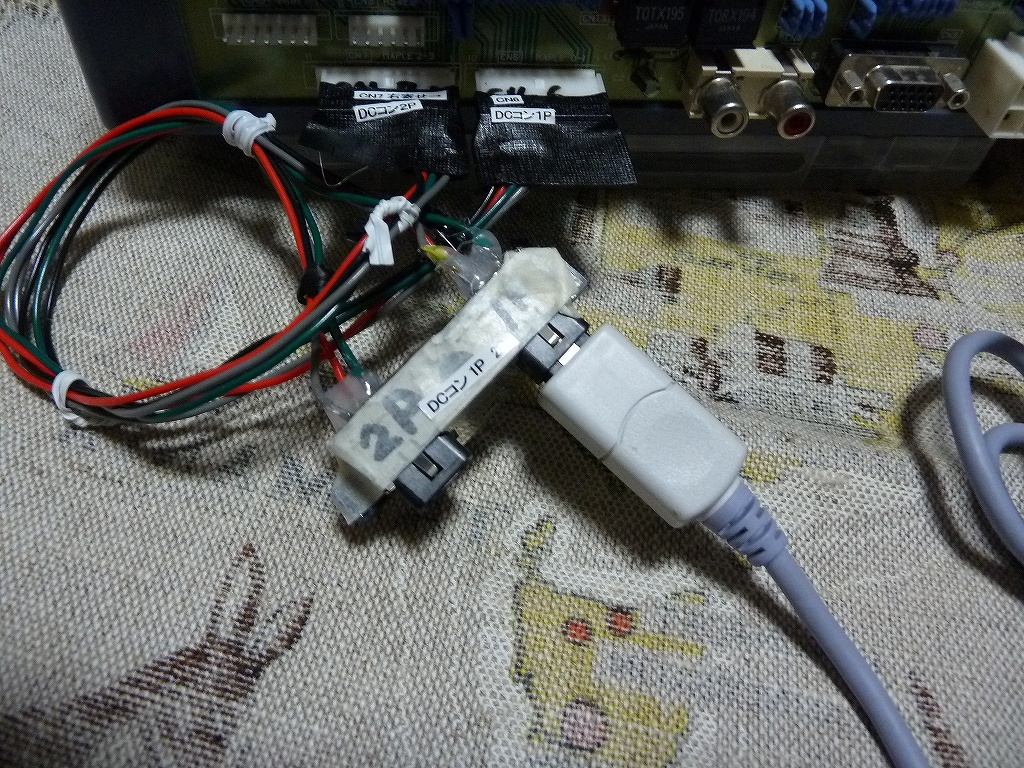

NAOMIマザーボードのCN6とCN7から引出します。
ドリキャス本体から差込口を取出して配線します。
ただ配線するだけなので簡単です。
