FDSStick その1

USBメモリのようなファミコンディスクシステムのドライブエミュレータ
「FDSStick」が本日届いた。
香港からの普通郵便が注文から5日目で届いた。
こんなに早く届くとは、珍しい事があるもんだ。


7月に1次販売開始、日本の方で7月中に届いたそうです。
7月末に2次販売開始、日本の方で8月上旬に届いたそうです。
私は3次販売のショップ「tototek」委託販売の際に、その存在を知りました。
そして注文しました。

現在は、本家サイトでは米国内のみ販売で、その他の地域の人はtototek購入です。





FDSStickサイト
http://home.comcast.net/~olimar/NES/FDSStick/
アドレス変わってた(201510.22修正)
http://3dscapture.com/fdsstick/
tototek販売ページ
http://www.tototek.com/store/index.php?main_page=product_info&cPath=1_35&products_id=196
Nesdevのフォーラム スレ
http://forums.nesdev.com/viewtopic.php?f=9&t=12163&sid=864dc62f91bf8954dc697ff37d8a3d42

3Dプリンターで作成されたケース付きを購入した。
差し込み口がRAMアダプターの形状になっているので、上下間違えて差込防止になります。
ケースはしっかり接着されているので、殻割りは諦めて、公式サイトの写真で基板確認。


--------------------------------------

ゲーム1個の簡易書き込みを試す。

パソコンのUSBに挿します。
自動で認識します。

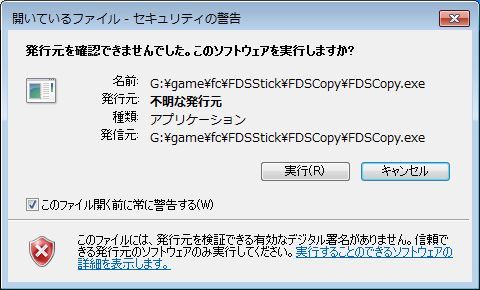

Windows app「FDSCopy.exe」を入手。
FDSCopy.exeに書き込むゲームファイルをドラッグ&ドロップします。


書込みが終わったら、FDSStickをパソコンから抜く。
FDSStickをRAMアダプターに接続する。


ファミコン本体の電源入れる。

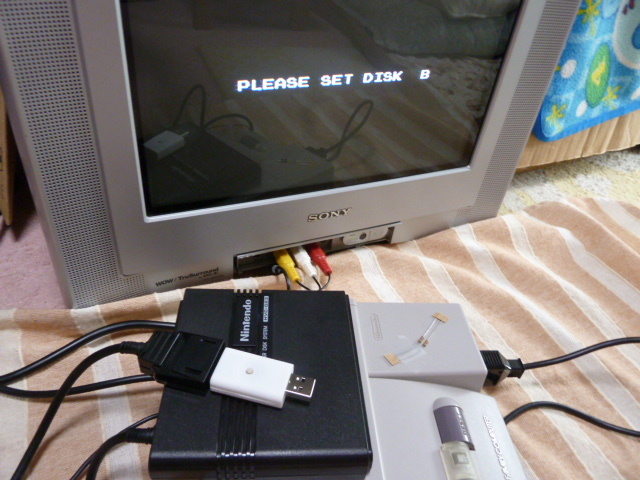

FDSStickのボタン
押してない最初は、ディスク入っていない状態
ボタン1回押し、ディスクA面挿入
ボタン2回連続押し、ディスクB面挿入

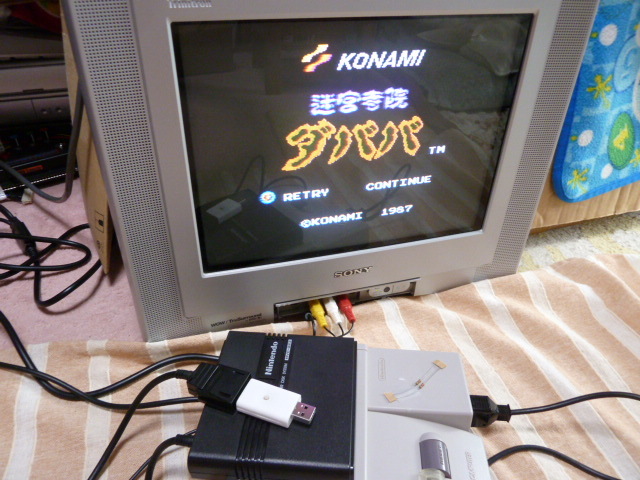

片面ゲームも、両面ゲームも起動して遊べた。

--------------------------------------

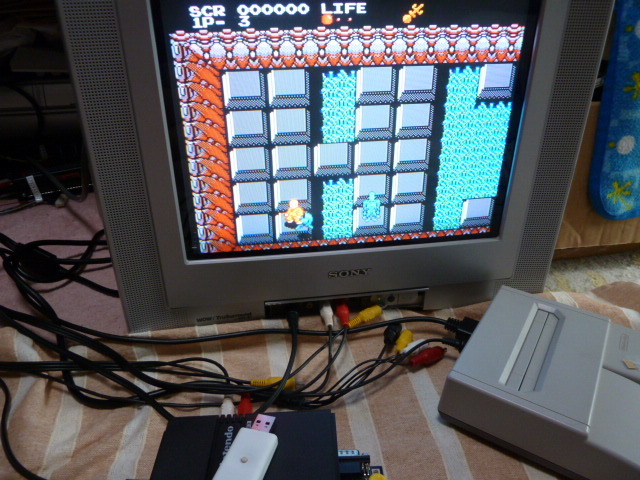

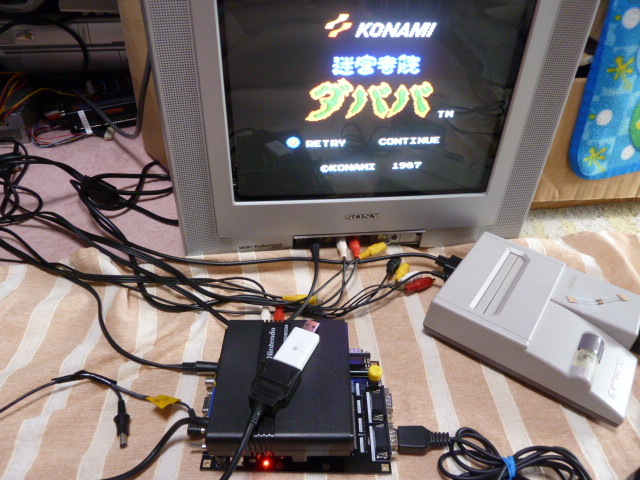

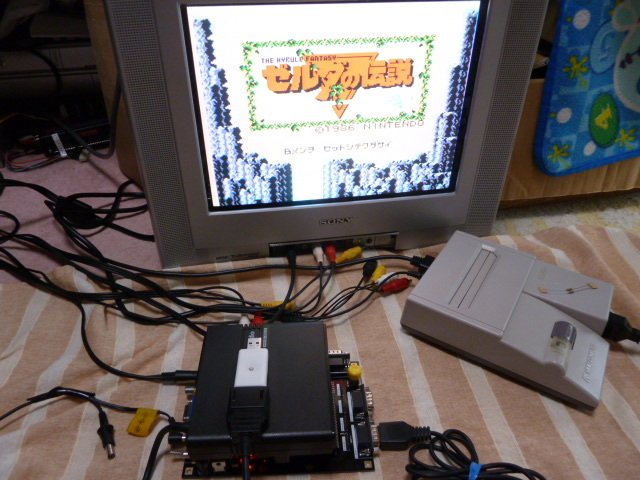

試しに、ファミコン互換機(FPGA)を試す。

問題なく動作しました。

--------------------------------------

コマンドアプリからの書き込みを試す。

fds.exeを入手。
(現時点ではfds_v2.1.7zとかfdsstick_v3.zipの名称ファイル)


コマンドプロンプトから実行します。
ファイルによって微妙に違う。


コマンドによりゲームを1個づつFDSStickに書き込む。
書き込めるのは、ディスク4枚分(8スロット)です。
両面ゲームは自動で、連続スロットに書き込んでくれます。

例)fds.exe -f test1.fds 1

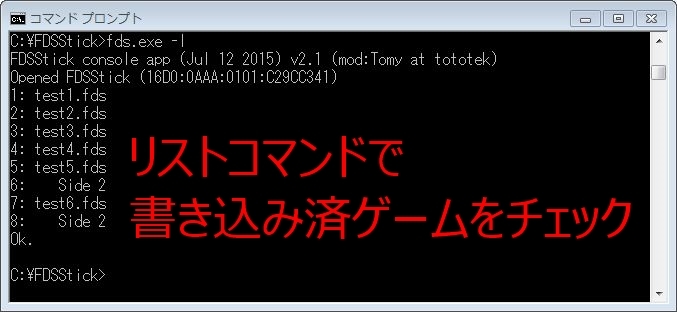

書込みが終わったら、リストコマンドで書き込み済ゲームをチェックする。

例)fds.exe -l


あとは、ファコン本体+RAMアダプターに接続して動作確認。
片面4ゲーム+両面2ゲーム書き込んだが全て動作しました。




次回は、
・FDSStickのセーブデータの読み書き
・実ディスクの吸出し
・実ディスクへ書き込み
を試してみたいです。

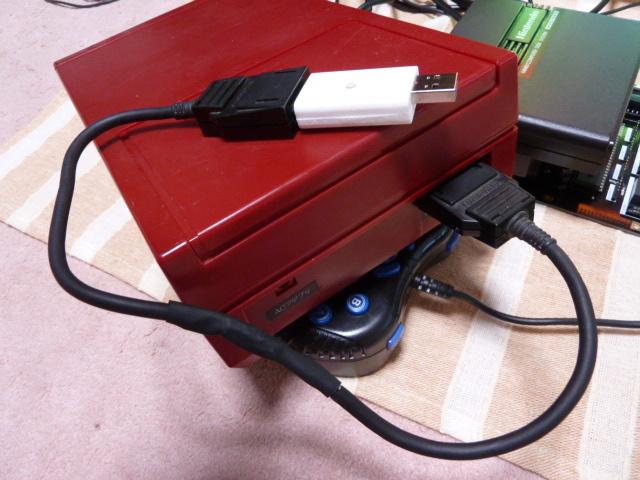

ケーブルは作成済です。(ちゃんと動作するかは見確認)
