QDC

kitahei88さんのファミコンディスクシステム(FDS)用ツール
「FDSLoaderSaver(仮)」から改め、「QDC」の登場です。
http://kitahei88.blog.fc2.com/blog-entry-124.html

QDCでできる主なこと
・FDSディスクをパソコンへ吸い出し
・パソコンからFDSディスクへ書き込み
・パソコンからRAMアダプター(ファミコン本体)への書き込み

FDSLoaderSaver(仮)では、完全自作基板のみでしたが、
QDCでは、基板セット販売及び作成代行も可能です。
知識無し&はんだ作業が出来ない私には嬉しいサービスです。
コネクターケーブルも販売及び作成代行可能です。

私は、基板+ケーブル+作成代行のフルセットでお願いしました。

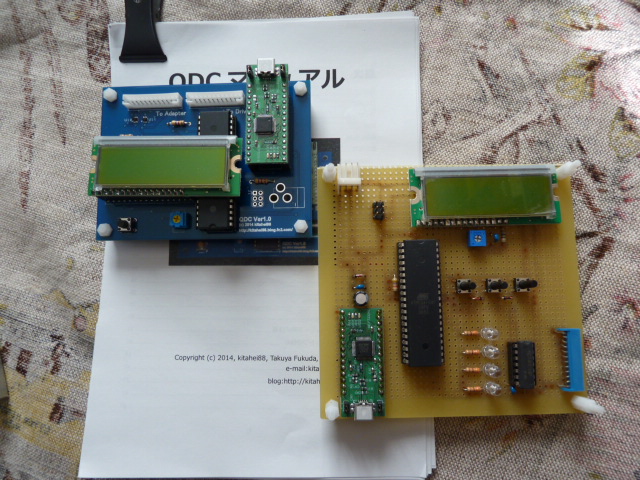

QDC基板

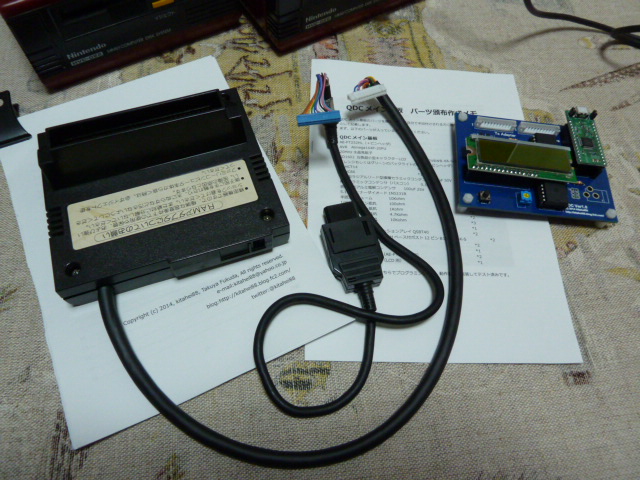

ファミコン(FDS)用ケーブル
RAMアダプターから本来のケーブルとQDCケーブルを入れ替えた後になります

ツインファミコン用ケーブル

ファミコン(FDS)と繋ぐ時はこんな感じ
 パソコン <=USBケーブル=> QDC <=作成ケーブル=> ファミコン(FDS)+電源

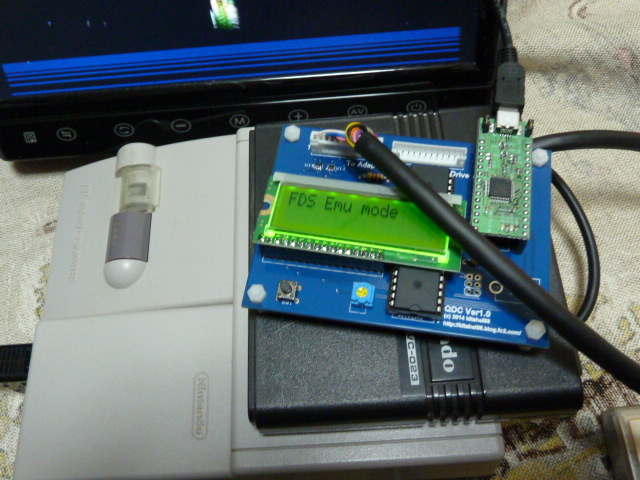

RAMアダプターと繋いぐ時はこんな感じ
 パソコン <=USBケーブル=> QDC <=作成ケーブル=> RAMアダプター+ファミコン本体+電源

パソコンとQDCを接続すると
QDCのLCD表示は、バージョン表示します

私のパソコン(win7)での表示は、USB Serial ConverterとFDS_CTRL表示しました

私はドライバが元々パソコンに入っていました
ドライバの無い方は、下記のURLから導入です
http://www.ftdichip.com/Drivers/D2XX.htm

QDC.exeファイルを実行

Initからターゲット選択します

QDC側(ディスクなど)の操作は、LCD表示されます

マニュアルがしっかり50ページ以上あり、それを読めば操作に困りません
あえて私が説明するまでもありません


・ディスク吸出しを試してみる
 吸出しできました
 吸い出した.rawファイルを.fdsに変換し、エミュレータで起動確認できた

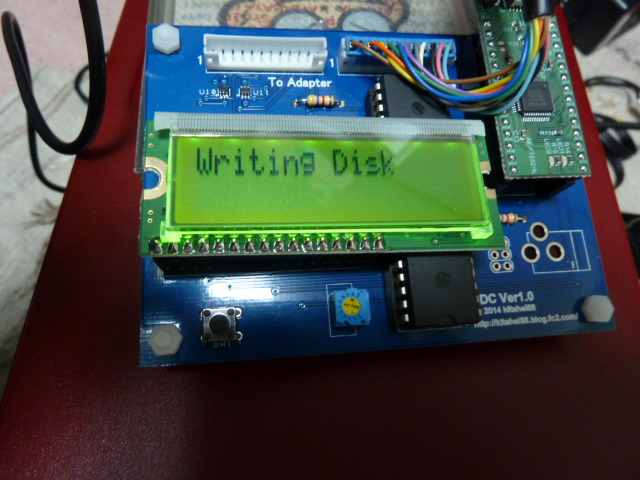

・ディスク書き込みを試してみる
 ディスク書き込みできました

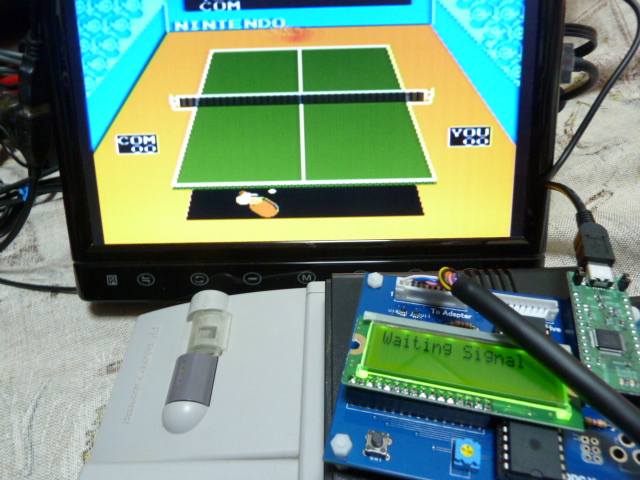

・RAMアダプターへの書き込みを試してみる
 ファミコン本体でゲーム起動しました


大変楽しく、便利なものをありがとうございました。
基板配布&作成代行もありがとうございました。
kitahei88さんに感謝です。

----------------------------------------
FDS関連は充実してます。

・今回のQDC

・VirtuaQD
エミュVirtuaNES開発Norixさん作成
スタンドアローンタイプ
ディスクの読み書き、RAMアダプター書き込みできる
http://www.2a03.jp/~norix/virtuaqd/index.html

・パソディスク
パソコンとUSB接続
ディスクの読み書き
http://www.geocities.jp/pasofami77/index.htm
